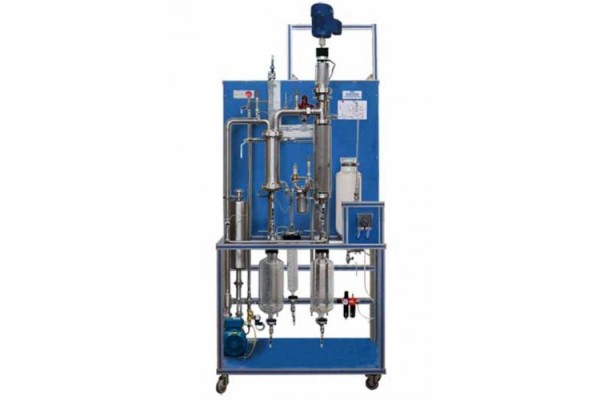

Evaporador de Filme Fino, Controlado por Computador Edibon EPFC
Preço sob consulta
O evaporador de filme fino controlado por computador "EPFC" foi projetado para estudar (teórica e praticamente) as diferentes variáveis operacionais que influenciam o processo de evaporação de filme fino. A unidade é formada por um evaporador de película fina, um condensador de casca e tubo, uma bomba de vácuo de anel líquido, vários tanques e os elementos necessários para realizar o estudo das diferentes variáveis do processo de evaporação de película fina.
A solução a ser concentrada é transferida de um tanque de armazenamento para o evaporador por uma bomba peristáltica (controlada por computador). O evaporador de película fina consiste em um tubo cilíndrico com uma camisa de aquecimento a vapor e um rotor interno com um motor (controlado por computador). O líquido a ser evaporado entra no evaporador acima da zona aquecida e é distribuído uniformemente sobre a circunferência interna da parede do evaporador pelo rotor; isso produz uma película líquida muito fina na parede do cilindro. O solvente vaporizado sobe através do evaporador e o líquido concentrado desce através do evaporador.
O vapor é injetado na camisa de aquecimento de um gerador de vapor (não incluído). Esta linha inclui um purgador de vapor, uma válvula de segurança, uma válvula de retenção, um pressostato de alta pressão e uma válvula solenoide controlada por computador. O evaporador opera sob condições de vácuo usando a bomba de vácuo de anel líquido (controlada por computador) para obter níveis de vácuo no evaporador.
O líquido concentrado é armazenado em um tanque de vidro de borossilicato. O solvente vaporizado é condensado no condensador de casca e tubo, através do qual a água de resfriamento flui, e depois armazenado em um tanque de vidro de borossilicato.
Sensores de pressão, temperatura e fluxo são fornecidos sempre que necessário, bem como válvulas de amostragem e drenagem adequadas. Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no processo.
POSSIBILIDADES PRÁTICAS:
1.- Familiarização com um evaporador de filme fino.
2.- Estudo do balanço de massa em um evaporador de película fina.
3.- Estudo do balanço de energia em um condensador.
4.- Determinação do coeficiente global de transferência de calor.
5.- Otimização do processo de evaporação.
Possibilidades práticas adicionais:
6.- Calibração dos sensores. Outras possibilidades a serem feitas com esta unidade:
7.- Muitos estudantes visualizam resultados simultaneamente. Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.
8.- Controle Aberto, Multicontrole e Controle em Tempo Real. Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivativos; etc, em tempo real.
9.- O sistema de controle de computador com controle SCADA e PID permite uma simulação industrial real.
10.-Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos / eletrônicos e de segurança de software.
11.-Esta unidade pode ser usada para fazer pesquisas aplicadas.
12.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.
13.-Controle do processo da unidade EPFC através da caixa da interface de controle sem o computador.
14.-Visualização de todos os valores dos sensores utilizados no processo da unidade EPFC.
- Ao usar o PLC-PI, mais 19 exercícios adicionais podem ser realizados.
- Vários outros exercícios podem ser feitos e projetados pelo usuário.
ESPECIFICAÇÕES:
Com esta unidade, existem várias opções e possibilidades:
- Principais itens: 1, 2, 3, 4, 5 e 6.
- Itens opcionais: 7, 8, 9, 10 e 11.
Vamos descrever primeiro os itens principais (1 a 6):
EPFC. Unidade:
Estrutura em alumínio anodizado e painéis em aço pintado. Inclui rodas para sua mobilidade.
Principais elementos metálicos em aço inoxidável.
Diagrama no painel frontal com distribuição aos elementos semelhantes na unidade real.
Evaporador de película fina de aço inoxidável AISI 316. Inclui:
Um tubo cilíndrico com uma camisa de aquecimento a vapor. Superfície de permuta: 0,12 m².
Capacidade de evaporação:
12 Kg / h de água. Inclui um selo mecânico duplo refrigerado a água, lubrificado com óleo de silicone.
Um rotor interno de três lâminas a 0,5 mm da parede.
Um motor de velocidade variável (controlado por computador), faixa de velocidade: 0-2000 rpm.
Condensador de casca e tubo de aço inoxidável AISI 316:
Superfície de permuta: 1,3 m².
Quatro tanques de vidro pirex:
Um tanque de alimentação, capacidade: 10 l.
Um tanque para coletar o líquido concentrado, capacidade: 10 l.
Um tanque para coletar o solvente evaporado, capacidade: 10 l.
Um tanque para medir o vapor condensado, capacidade: 1 l.
Uma válvula pneumática (controlada por computador) para o controle da vazão do vapor, material: AISI 316, CV: 0,32.
Uma armadilha de vapor incluída no circuito de vapor.
Uma válvula de segurança para o controle da entrada de vapor.
Uma válvula de retenção para o controle da entrada de vapor.
Um pressostato de alta pressão para o controle da entrada de vapor.
Uma bomba peristáltica controlada por computador, faixa de fluxo: 0-20 l./h.
Uma bomba de vácuo de anel líquido controlada por computador para obter vácuo no evaporador, potência: 1.1
kW. Inclui:
Separador de ar / água.
Uma válvula solenóide (controlada por computador) para alimentar a água.
Oito sensores de temperatura do tipo “J”.
Três sensores de pressão.
Um sensor de fluxo.
Tubulações e válvulas de aço inoxidável AISI 316 e AISI 304.
A unidade inclui um cronômetro para calcular o fluxo de condensado e um botão de parada de emergência, localizado na unidade, que interrompe imediatamente sua operação.
