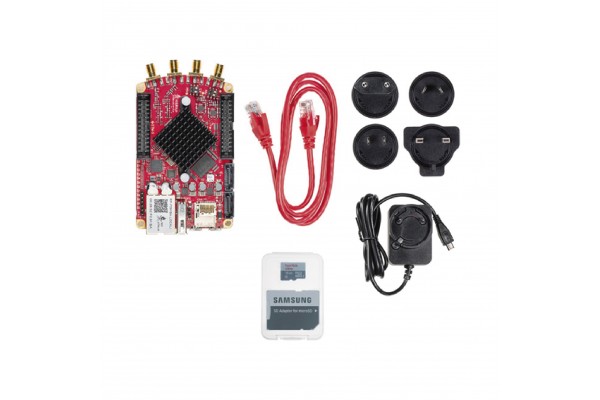

STEMlab 125-14 Starter Kit Osciloscópio / Gerador de Sinais / Analisador de Espectro / 3 em 1 com Wi-Fi
Preço sob consulta
Descrição do produto
STEMlab 125-14 é o nosso produto mais versátil e popular, que foi introduzido no mercado em 2013, quando a Red Pitaya foi estabelecida. Desde então, tem sido usado em uma ampla variedade de contextos, desde amadores e operadores de rádio amador até aplicações industriais, de pesquisa e espaciais.
Possui duas entradas de 14 bits de 125Msps e duas saídas de 14 bits, Xilinx Zynq 7010 FPGA e oferece acesso remoto, com interface de usuário de aplicativo online acessível por Ethernet ou Wi-Fi.
ESPECIFICAÇÕES TÉCNICAS
Básico
Processador Dual-Core ARM Cortex-A9 MPCore
FPGA Xilinx Zynq 7010
RAM 512MB (4Gb)
Memória do Sistema Micro SD até 32GB
Conectividade
Ethernet 1 Gbit
USB USB 2.0
WIFI Uso de dongle Wi-Fi
Entradas de RF
Canais 2
Taxa de Amostragem 125MS/s
Resolução ADC 14 bit
Faixa escala de Tensão ± 1V / ± 20V
Input Coupling DC
Bandwidth DC-60MHz
Impedância de Entrada 1M Ω
Saídas de RF
Canais 2
Taxa de Amostragem 125MS/s
Resolução ADC 14 bit
Faixa escala de Tensão ± 1V
Impedância de Carga 50 Ω
Proteção contra Curto Yes
Típico tempo de subida/descida 2V / 10ns
Bandwidth DC-60MHz
Conector de extensão
Digital IOs 16
Entradas Analógicas 4 channels 0-3.5V 12bit
Saídas Analógicas 4 channels 0-1.8V 12bit
Interfaces de comunicação I2C, SPI, UART
Tensões disponíveis – 4V, + 3.3V, + 5V
Sincronização
Entrada de Trigger Através de conector de extensão
Conexão em cadeia Por conexão SATA
Entrada de clock Ref. N/A
Adicionais
Caso de uso Industria
Peso 0.5 kg
Dimensões 22 × 15 × 7 cm

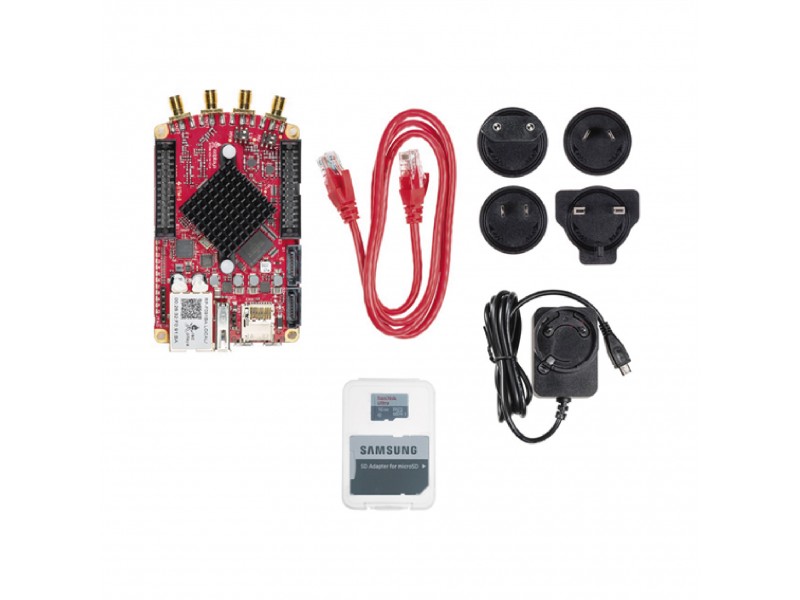

O que está na caixa
– Placa vermelha Pitaya STEMlab 125-14
– Cartão SD (16 GB, classe 10)
– Cabo Ethernet (1m)
– Fonte de alimentação (5V, 2A)
