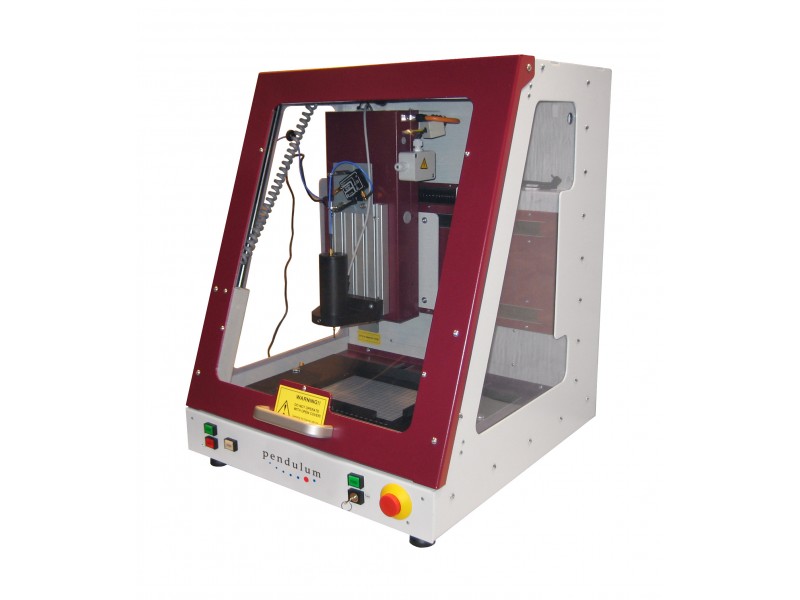

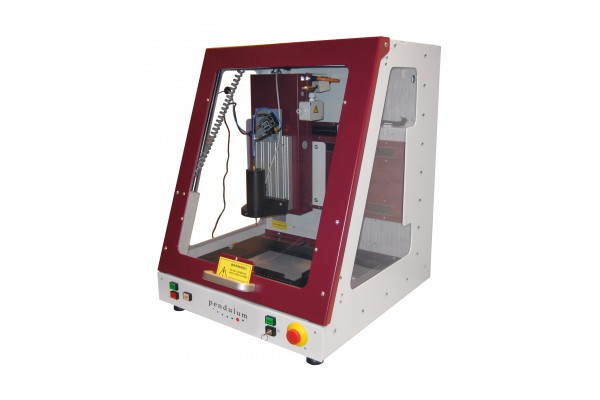

Scanner para Digitalização EMC de Ultraprecisão Pendulum Série Detectus HRE Alta resolução

Digitalização EMC de ultraprecisão

Série Detectus HRE Alta resolução

Scanners com digitalização 3D ou 4D

A série Pendulum/Detectus HRE de EMC-Scanners são poderosas ferramentas de pré-conformidade para medição e análise de interferência eletromagnética (EMI).

Os modelos da série HRE apresentam varredura repetitiva de radiação 4D de alta resolução (movimento 3D mais rotação de 0-360° da cabeça da sonda), com passos de até 25 μm e faixa de frequência de até 10 GHz, mesmo dentro de um IC, e com um excelente SW de digitalização fácil de usar para visualização e documentação.

Detecte suas fontes de ruído EMC no início do desenvolvimento do projeto, enquanto o custo para remediar é baixo!

Detecte problemas de EMC antes que o laboratório de teste o faça. Economize tempo e dinheiro evitando revisitas ao laboratório de teste.

Características principais:

• Medições repetitivas e consistentes permitem medições comparativas fáceis entre alternativas de projeto

• Melhore a qualidade do design, eliminando pontos de acesso EMI internos

• Visualização poderosa de fontes EMI, para qualquer frequência, no SW poderoso e fácil de usar

• O poderoso SW de varredura Detectus (DSS) é um excelente SW de varredura fácil de usar para controle do processo de varredura, visualização e documentação dos resultados. A biblioteca de drivers suporta centenas de analisadores de espectro e são adicionados continuamente novos modelos dos principais fabricantes.

• Digitalize em etapas de até 25 mm em 3D, para frequências de até 10 GHz com kits de pontas de RF da Pendulum

Medições em CIs com sondas dedicadas e alta resolução na inspeção de 10 mm/pixel na câmera (opcional)

Configurações do produto

A série Detectus HRE vem em dois tamanhos diferentes, com ou sem rotação da sonda

HRE-02/3G, HRE-02/6G: 280x180x85 mm

HRE-03/3G, HRE-03/6G: 390x290x130 mm

HRE-42/3G, HRE-42/6G: HRE-02 mais eixo de apalpador rotacional para medições 4D.

HRE-43/3G, HRE-43/6G: HRE-03 mais eixo de apalpador rotacional para medições 4D.

Desde a década de 1990, a empresa sueca Detectus é fornecedora líder mundial de produtos EMC-Scanner. A partir de julho de 2020, a empresa Detectus é parte integrante da Pendulum Instruments.
