Analisador de Sinais Portátil Série SHA860A

    Preço sob consulta

    Estoque: sob consulta


Analisador de Sinais Portátil Série SHA860A

Especificações:

• Faixa de Frequência 9 kHz a 3,6/7,5 GHz

• Nível Médio de Ruído Exibido -165 dBm/Hz

• Ruído de Fase -104 dBc/Hz a 1 GHz, offset de 10 kHz

• Largura de Banda de Análise em Tempo Real 40/110 MHz

• Medição 5G NR e LTE FDD/TDD OTA

• Gravação/Reprodução de Rastreamento com Localização GNSS

• Pré-amplificador Padrão, Tela Sensível ao Toque de 8.4", 2.5 horas de Tempo de Operação


 Medição OTA 5G NR

Durante a implantação da estação base 5G, as operadoras exigem validação precisa da qualidade da rede e do desempenho do feixe. O modo OTA 5G NR do SHA860A demodula sinais para extrair parâmetros-chave, incluindo frequência, identidade física da célula (PCI), índice SSB, erro de frequência e magnitude do vetor de erro (EVM) para a porção SSB, visualizados por meio de diagramas de constelação. Essa funcionalidade é vital para otimizar implantações 5G Não Autônomas (NSA), garantindo a coordenação perfeita entre as redes LTE e 5G.

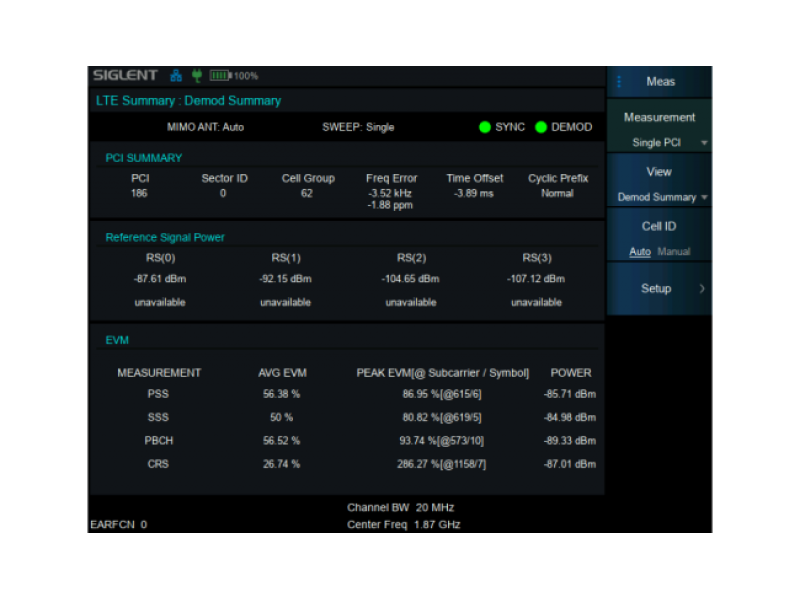

 Medição LTE TDD/FDD OTA

O recurso de teste LTE OTA fornece métricas abrangentes de demodulação, como PCI, ID do setor, grupo de células, erro de frequência, deslocamento de tempo, status de sincronização e níveis de potência (PSS/SSS/CRS/PBCH), além de medições EVM e diagramas de constelação. Ao analisar a qualidade do sinal, o desempenho do canal e a interferência em múltiplas células, os técnicos podem implementar estratégias direcionadas para aprimorar a eficiência da rede e a experiência do usuário.

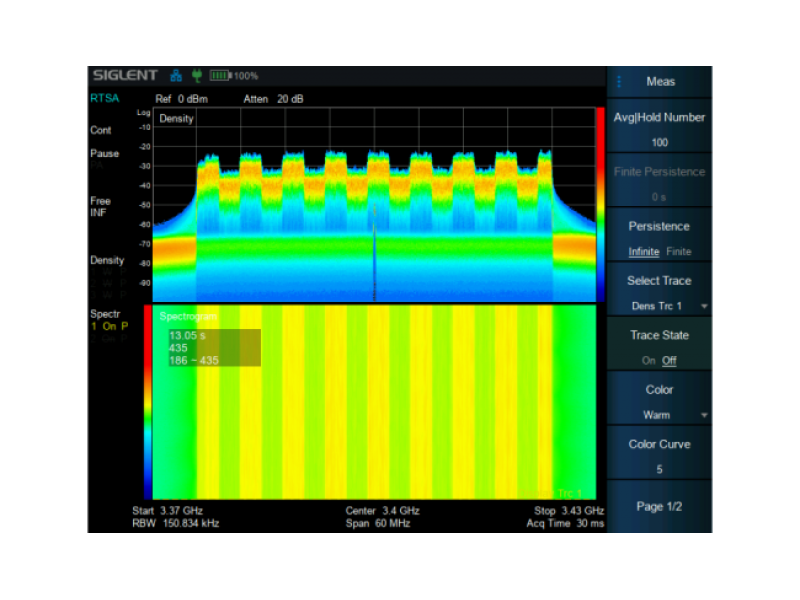

 Análise de Espectro em Tempo Real

Com uma largura de banda em tempo real de 110 MHz e velocidade de processamento de 300.000 FFT/s, o SHA860A captura sinais transitórios de até 3,51 µs com 100% de Probabilidade de Interceptação (POI). Ferramentas avançadas como disparo por máscara de frequência (FMT), Densidade, 3D, Espectrograma e exibições de Potência vs. Tempo (PvT) permitem a análise multidimensional de sinais complexos, ideal para busca de interferências e monitoramento de espectro em ambientes 5G dinâmicos.

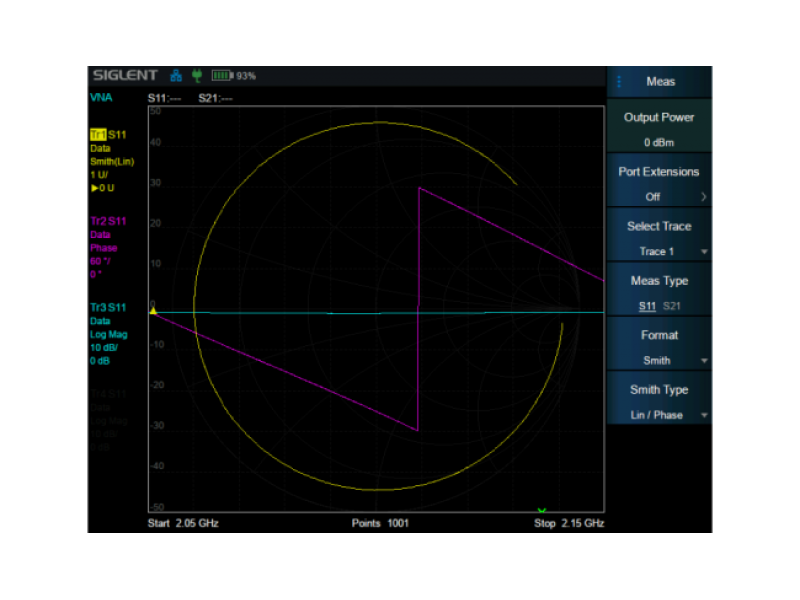

Teste de Cabos e Antenas

Falhas em componentes comprometem o desempenho da estação base, levando a lacunas de cobertura e degradação da intensidade do sinal. O SHA860A agiliza a manutenção com medições rápidas de perda de cabo em uma única porta, perda de retorno/inserção, ROE e distância até a falha. Uma atualização opcional adiciona a funcionalidade de analisador vetorial de rede de 1 caminho e 2 portas, com suporte para testes S11/S21, gráficos de Smith e uma notável faixa dinâmica de 114 dB para análise precisa da resposta de amplitude/fase.

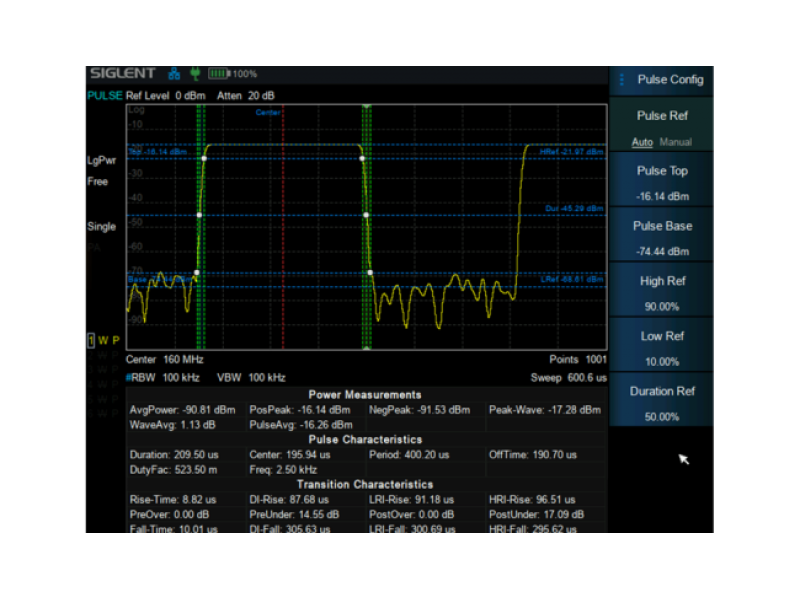

Análise de Perfil de Pulso

A função de análise de pulso com 10.001 pontos de medição avalia potência, transições de pulso e características do sinal usando múltiplos modos de detecção (pico positivo/negativo, amostra, média e convencional). Isso garante uma validação rigorosa do desempenho do dispositivo de RF em condições reais.

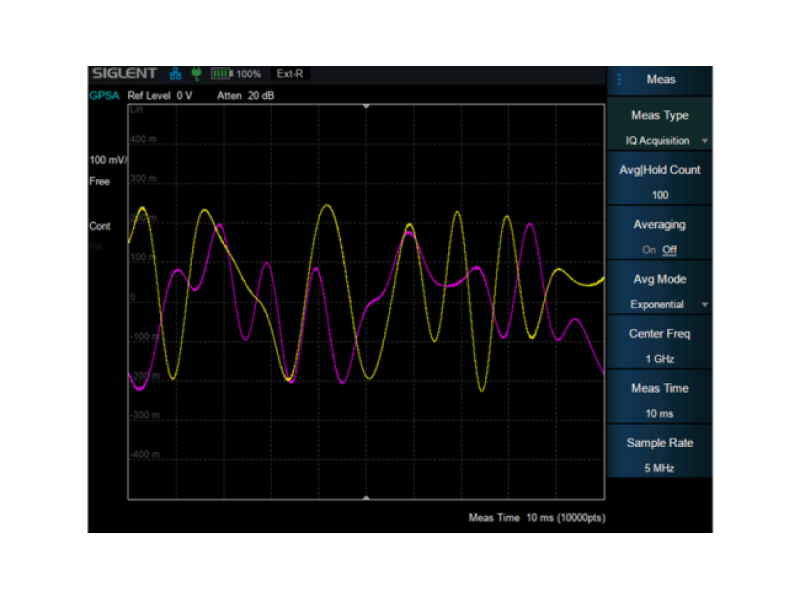

Aquisição de Dados IQ

O analisador de sinais e espectro com função de aquisição de dados IQ é uma ferramenta comum de aquisição de sinais. Equipado com 1 GB de RAM, taxa de amostragem de 300 MHz e largura de banda de 110 MHz, o SHA860A oferece uma poderosa combinação de especificações, funções e portabilidade para usuários que coletam dados em campo. Os usuários podem transmitir e armazenar dados IQ via USB ou LAN para análise offline, reproduzindo sinais e visualizando detalhes do espectro com clareza incomparável.

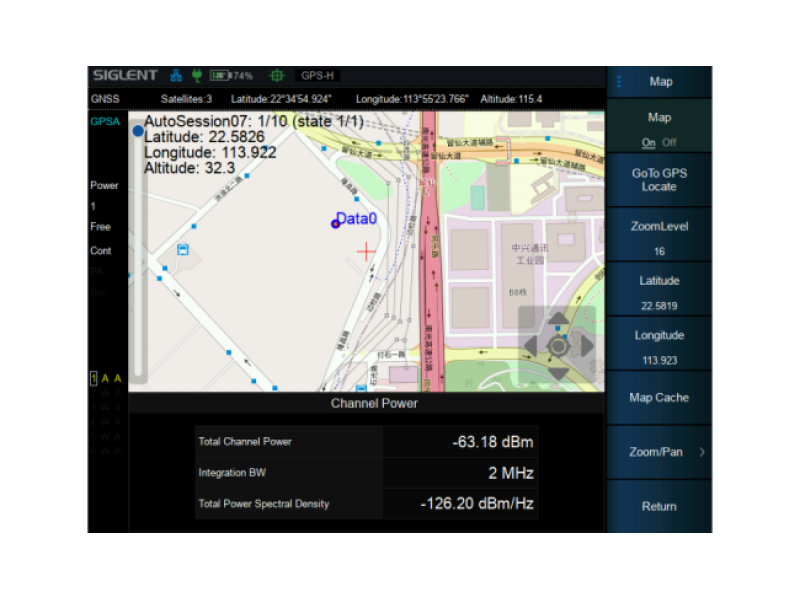

 Indoor/Outdoor Mapping

Além dos testes de estações base, a identificação da cobertura 5G/LTE em áreas específicas é crucial. O recurso de mapeamento interno/externo permite que os técnicos localizem estações base, rastreiem a orientação/altura da antena e identifiquem áreas com cobertura fraca ou alta interferência. Com registro de dados, reprodução e precisão de ±0,01 ppm após o bloqueio por GPS, ele simplifica a otimização da rede em ambientes internos e externos.


BAIXE AQUI O DATASHEET
