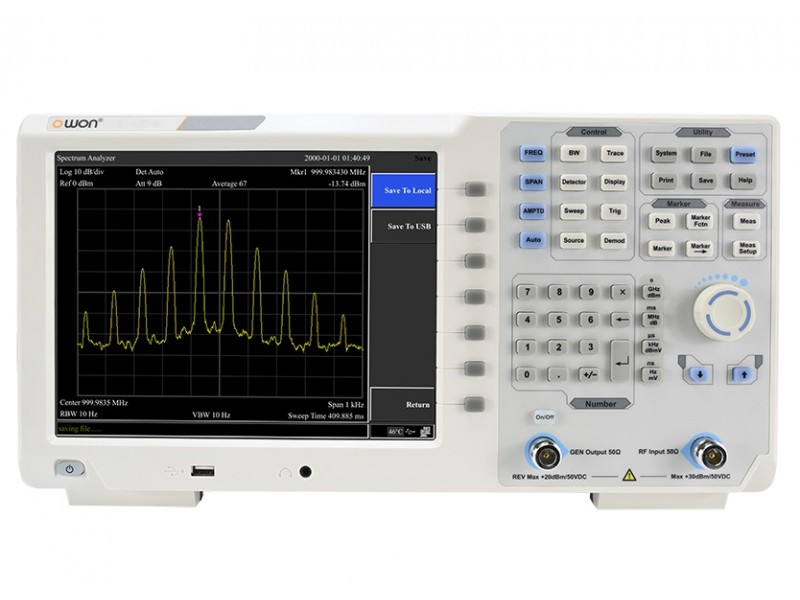

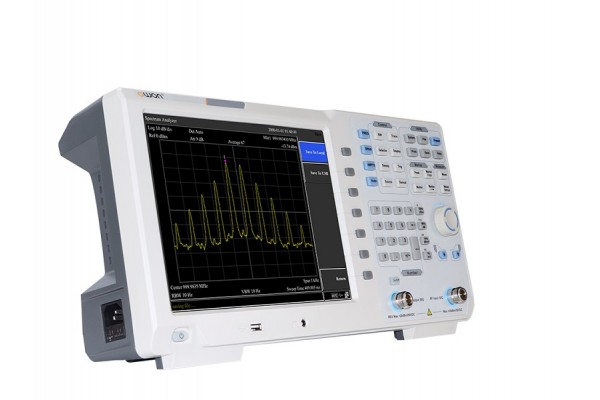

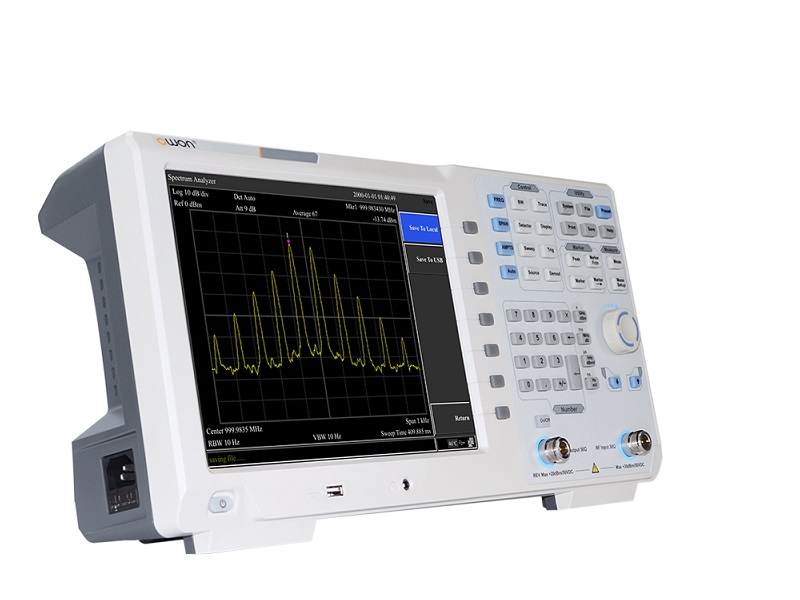

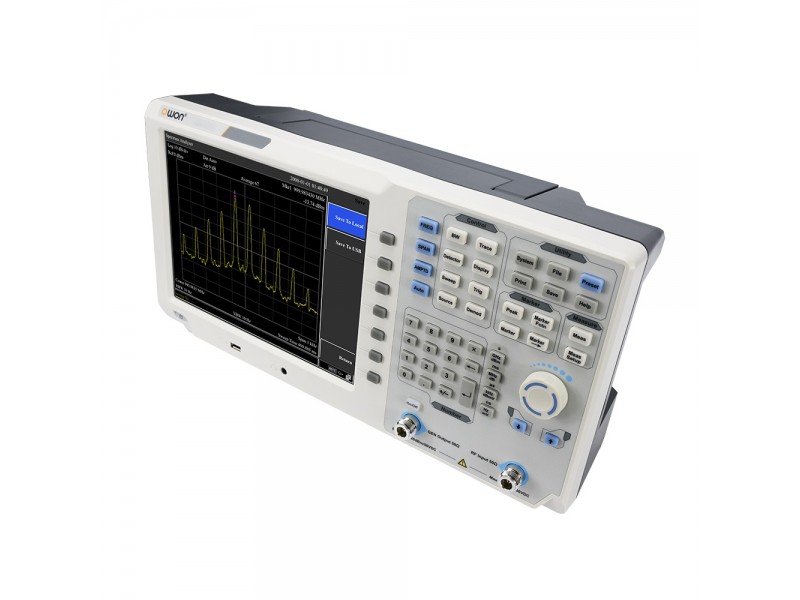

Analisador de Espectro Owon XSA1015-TG 1.5GHz

    Preço sob consulta

    Em estoque


Analisador de Espectro Owon XSA1015-TG 1.5GHz

   Não temos o item para pronta entregra


Características

- Faixa de Freqüência de 9 kHz até 1,5 GHz

- 150dBm Nível de Ruído Médio de Exibição (DANL)

- Ruído de fase -82dBc / Hz @ 1GHz e deslocamento a 10KHz

- Precisão de amplitude total <1,5dB

- Largura de Banda de Resolução Mínima de + 10Hz (RBW)

- Kit de teste de pré-conformidade para EMI

- Kit de Tracking Generator de 1,5 GHz

- Tela de exibição de 10,4 polegadas


Largura de Banda de Resolução Mínima de 10 Hz (RBW)

A tecnologia Digital IF oferece uma largura de banda mínima de 10Hz, permitindo excelente resolução de sinal quando a separação de sinais espaçados é necessária.


Meça um pequeno sinal de -130dB a 10Hz RBW

Oferece um DANL (nível de ruído médio exibido) abaixo de -130 dBm, que é capaz de medir sinais menores.


Ruído de fase menor que -80 dBc/Hz a fc=1GHz, de 20°C a 30°C

Excelente desempenho de ruído de fase menor que -80dBc/Hz a fc=1GHz, de 20°C a 30°C, permite que os usuários avaliem a maioria dos sintetizadores e geradores de


Especificações

Modelo: XSA1015TG


Frequência

Range: 9kHz-1.5 GHz

Resolution: 1Hz


Faixa de Frequência

Alcance: 0 Hz, 100 Hz para a frequência máxima do dispositivo

Precisão: ± Alcance / (pontos de varredura -1)


Referência Interna

Frequência de Referência; 10,000000 MHz

Precisão da frequência de referência: ±[ (tempo após última calibração × taxa de depreciação) + estabilidade pela temperatura + precisão inicial]

Estabilidade pela Temperatura: <2.5ppm (15°C to 35°C)

Taxa de Depreciação: <1ppm /ano


Largura de banda

Largura de banda de resolução (-3 dB): 10Hz a 500kHz (em 1 a 10 sequências), 1MHz, 3MHz

Largura de banda de vídeo (-3 dB): 10 Hz a 3 MHz


Nível médio de ruído apresentado (DANL)

Atenuação de entrada 0 dB, 1Hz resolução de largura de banda

Preamp off: 1 MHz ~ 10 MHz -130dBm (nomeados); 10 MHz ~ 1GHz -130dBm (nomeados); 1 GHz ~ 1,5 GHz -128 dBm (nomeado)

Preamp on: 1 MHz ~ 10 MHz -150dBm (nomeados); 10 MHz ~ 1GHz -150dBm (nomeados); 1 GHz ~ 1,5 GHz -148 dBm (nomeado)

Ruído de fase: 20°C ~ 30°C, fc = 1 GHz

Ruído de fase: <-85 dBc/Hz @ 10kHz de offset; <-100 dBc/Hz @ 100kHz de offset; <-110 dBc/Hz @ 1MHz de offset;


Faixa de exibição de nível

Coordenada de escala de log: 1dB ~ 255dB

Coordenada de escala linear: 0 ao nível de referência

Unidades de nível: dBm, dBuW, dBpW, dBmV, dBuV, W, V

Pontos: 201 ~ 1001

Número de traços: 5

Detectores: Pico Pos., Pico Neg., Amostra, Normal, RMS

Funções de Tracing: Clear Write, Max Hold, Min Hold, View, Blank, Average


Precisão

Incerteza de comutação de atenuação de entrada: 20°C ~ 30°C, fc = 50 MHz, Pré-amplificador desligado, 20dB atenuação RF, sinal de entrada 0 ~ 39 dB: ± 0,5 dB;

Incerteza absoluta da amplitude: 20°C ~ 30°C, fc = 50 MHz, RBW = 1 kHz, VBW = 1 kHz, detector de pico, atenuação de 20 dB RF

Pré-amplificador Desligado: ± 0,4 dB, sinal de entrada = -20dBm

Pré-amplificador Ligado: ± 0,5 dB, sinal de entrada = -40dBm

Incerteza: faixa de sinal de entrada 0dbm ~ -50dbm; ± 1,5 dB

VSWR: entrada atenuação do RF de 10 dB, 1 megahertz ~ 1.5GHz; <1,5, nominal


Gerador de Tracking

Faixa de freqüência de saída: 100 kHz ~ 1,5 GHz

Faixa de nível de potência de saída: -30 dBm ~ 0 dBm,

Resolução do nível de potência de saída: 1dB

Nivelamento de saída: +/- 3 dB

Nível reverso máximo seguro: Potência total média: 30 dBm, DC: ± 50 VDC


Entradas e saídas

Conector de entrada de RF do painel frontal: 50 Ohms, tipo fêmea N

Saída do gerador de faixa do painel frontal: 50 Ohms, tipo fêmea N

Entrada de referência de 10 M: 50 Ohms, tipo fêmea N

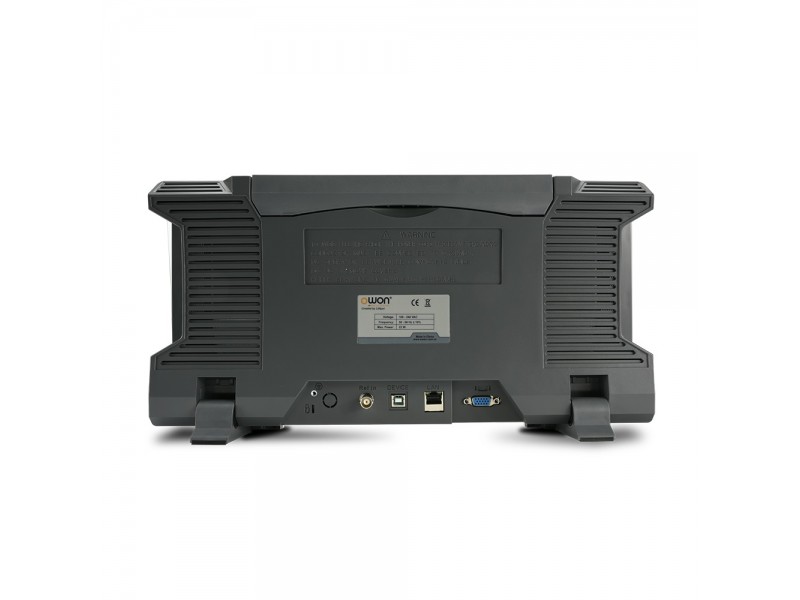

Porta de comunicação: Host USB, dispositivo USB, LAN, porta de fone de ouvido e VGA


Especificações técnicas gerais

Tela: LCD TFT, 10,4 polegadas

Peso: 5,0 kg

Dimensão (L x A x D): 321 x 221 x 115 (mm)

Temperatura de Funcionamento: 0~40 °C

Temperatura de Armazenamento: -20 °C a +60 °C

Alimentação: 100V~240V 50/60Hz
