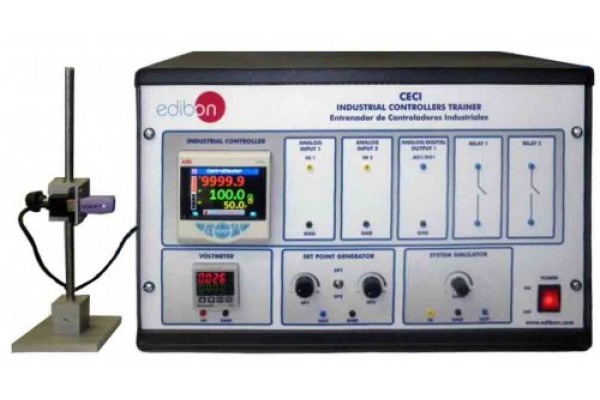

Bancada Didática para controladores industriais Edibon CECI
Preço sob consulta
O Instrutor de Controladores Industriais, "CECI", é baseado em uma estrutura de projeto modular cuja funcionalidade é dividida em diferentes módulos para permitir ao aluno uma melhor compreensão da unidade. Os módulos incluídos na unidade são: controlador industrial, voltímetro digital, gerador de ponto de ajuste, simulador de sistema e módulo de comunicação.
- Controlador industrial: o controlador possui duas entradas analógicas e saída analógica / digital. Os plugues das entradas analógicas são usados para conectar os sinais de valor do processo (PV) e valor do ponto de ajuste (SP). O plugue de saída analógico / digital é usado para o sinal do processo de saída (OP). O controlador também possui dois relés configuráveis. Além da configuração através do software, os parâmetros do controlador industrial também podem ser configurados com o painel frontal do controlador industrial.
- Voltímetro digital: este módulo permite visualizar a amplitude de um sinal dc.
- Gerador de ponto de ajuste: este módulo permite gerar um sinal de passo alternando entre duas tensões selecionáveis diferentes. Os níveis de tensão podem ser ajustados usando dois potenciômetros.
- System Simulator: este módulo representa um sistema de atraso de primeira ordem. A constante de tempo do sistema é de 20 s. O ganho do sistema pode ser ajustado usando o potenciômetro correspondente.
- Módulo de comunicação: este módulo consiste em um adaptador infravermelho para USB montado em uma estrutura móvel. A estrutura nos permite consertar o adaptador para alinhá-lo ao controlador.
O software fornecido com a unidade "CECI" é o software comercial ABB device type manager (DTM), software de configuração do Control
Versões principais do controlador industrial. Este software permite que os alunos aprendam com o software real do controlador industrial.
O software permite a seleção do tipo de controle, parâmetros do controlador industrial, configuração de alertas e alarmes, tipo de loop do sistema, etc. O acesso à configuração de diferentes parâmetros é feito através de um esquema compreensível de Blocos do processo do sistema.
POSSIBILIDADES PRÁTICAS:
1.- Instalação, conexão e familiarização com o software.
2.- Estudo da função de transferência (estática e dinâmica).
3.- Familiarize-se com o gerador de set point, geração de um sinal quadrado usando dois sinais analógicos.
4.- Familiarização com a navegação de um controlador industrial (tela da página do operador, tela de tendências, etc).
5.- Resposta passo a passo de um sistema de primeira ordem.
6.- Configuração dos sinais analógicos de entradas / saídas do controlador industrial (faixa elétrica, unidades de engenharia, detector de falhas, etc.).
7.- Controle manual de um sistema de primeira ordem usando um controlador industrial (malha aberta).
8.- Controle PID automático de um sistema de primeira ordem usando um controlador industrial (circuito fechado).
9.- Obtenção automática dos parâmetros do PID através do autoajuste.
10.-Configuração de alarmes e geração de diagnósticos.
11.-Configuração de um controlador industrial usando o painel frontal (nível de configuração, nível de parâmetro, nível de controle de operação, etc.).
12.-Configuração remota de um controlador industrial usando o software de configuração (nível de configuração, nível de parâmetro, nível de controle de operação, etc.).
ESPECIFICAÇÕES:
Main unit (in metallic box), including:
Industrial Controller:
ABB Controller Cm30.
Display: Color 1/4 VGA TFT, liquid crystal display (LCD) with built-in backlight.
Language: English, German, French, Italian and Spanish.
Operator keypad: six tactile membrane keys.
Password protection: Basic/Advanced user-assigned password protection.
Trend display:
Recording of two variables.
Configurable sample rate (1 second to 5 minutes).
Control parameters:
Proportional band: 0 – 999.9 %.
Integral: 0 – 10000 s.
Derivative: 0 – 999.9 s.
Manual Reset: 0.0 – 100 %.
Autotune: On-demand calculation of control settings.
Process alarms:
Number: 8.
Types: High/Low process and High/Low latch.
Acknowledgement: Via front panel keys or digital signals.
Source: Fully configurable (for example, PV, analog input, math block inbuilt, OP control loop deviation).
Hysteresis: Level and time.
Alarm enable: Enable/Disable of individual alarms via a digital signal.
Analog inputs:
Number: 2.
Complete configurable process input: voltage (V or mV), current (mA), resistance (ohms), Thermocouple, 3-Wire RTD, frequency,
pulse, volt-free digital input and 24 V digital input.
Selectable set points via software (remote from the computer) or front panel.
Analog/Digital output:
Number: 1.
Type: Configurable as analog or digital pulse.
Analog range: 0 – 20 mA (programmable).
Control output types (Configurable through software):
Current proportioning/Voltage proportioning (using resistor).
Time proportioning.
On/Off.
Motorized valve with feedback.
Motorized valve without feedback.
Split output with combinations of relay digital O/P and current O/Ps.
Relays:
Number: 2.
Type: N/O.
Contact rating: 5 A, 240 V.
Digital Voltmeter:
Range: 0 – 10Vdc.
Resolution: 10 mVdc.
Set Point Generator:
Two voltages selectable through a switch, which allows generate a step signal.
Amplitude: 0 – 10 Vdc.
System Simulator:
Simulates a first order lag System.
Time constant (T): 20 s.
Gain 1 to 10 (clockwise direction).
Communication module:
Allows connect to computer using IrDA protocol.
Software: ABB device type manager (DTM), configuration software for Control Master industrial controller versions:
The software allows selection of type of control, industrial controller parameters, setting of alerts and alarms, type of system loop, etc.
The access to configuration of different parameters is through a comprehensible Blocks scheme of the system process.
Cables and Accessories, for normal operation.
Manuals: This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance & Practices Manuals.
