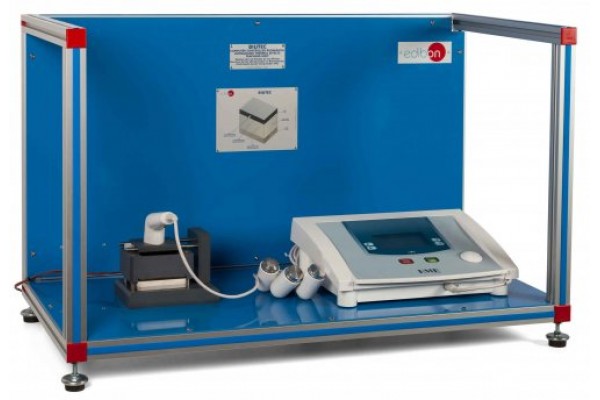

• Bancada Didática de ensino de efeitos térmicos de ultra-som biomédico controlado por computador Edibon BIUTEC

A Unidade de Ensino de Efeitos Térmicos de Ultrassom Biomédico Controlado por Computador (BIUTEC) consiste em uma máquina profissional de ultrassom terapêutico e um simulador de tecido biológico, composto por três camadas diferentes de material com um termopar em cada uma. Os materiais do simulador têm propriedades acústicas semelhantes à pele humana, tecidos moles e ossos, com o objetivo de estudar o efeito térmico produzido pela terapia de ultrassom. Além disso, a unidade é fornecida com diferentes aplicadores para estudar o efeito da área emissora.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + um Quadro de Aquisição de Dados + Pacotes de Software de Aquisição e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no o processo.


POSSIBILIDADES PRÁTICAS:

1.- Estudo dos princípios básicos do ultrassom e sua aplicação terapêutica.

2.- Compreender os diferentes efeitos das ondas de ultra-som nos tecidos.

3.- Testar o efeito diatérmico e mecânico das ondas de ultra-som de acordo com os diferentes parâmetros configuráveis em uma terapia de ultra-som (frequência, tipo de emissão, tempo de tratamento, etc.).

4.- Compreender diferentes exemplos de aplicações: cavitação, tendinite, etc.

Possibilidades práticas adicionais:

5.- Calibração do sensor.

Outras possibilidades a serem feitas com esta unidade:

6.- Muitos estudantes visualizam os resultados simultaneamente. Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

7.- O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

8.- Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

9.- Esta unidade pode ser usada para realizar pesquisas aplicadas.

10.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

11.-Visualização de todos os valores dos sensores utilizados no processo da unidade BIUTEC.

- Muitos outros.


ESPECIFICAÇÕES:


With this unit there are several options and possibilities:
 - Main items: 1, 2, 3, 4, 5 and 6.
 - Optional items: 7, 8, 9 and 10.
Let us describe first the main items (1 to 6):
BIUTEC. Unit:
Bench-top unit.
Anodized aluminum frame and panels made of
painted steel.
Main metallic elements made of stainless steel.
Diagram in the front panel with distribution of the
elements
similar to the real one.
The unit includes:
 Therapeutic ultrasound machine:
 Backlit LCD display.
Adjustable treatment time between 1 and 30
minutes.
 Operation frequency: 1 and 3 MHz.
 Duty cycle: 10 % - 100 %.
 Peak power in continuous mode: 2 W/cm².
 Peak power in pulsed mode: 3 W/cm².
 Risk class (93/42/CEE): IIB.
 Four multi-frequency probes of 1 and 3 MHz with different emitting areas: 1, 3, 5 and 8 cm².
 Biological tissues' simulator:
 Three different materials with similar acoustic properties to skin, soft tissue and bone.
 Three thermocouples “type T”.
