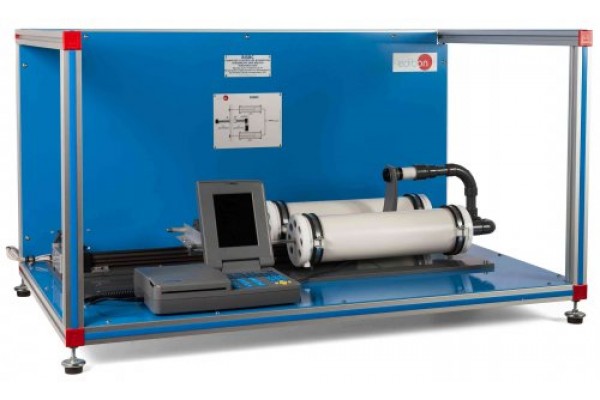

• Bancada Didática de Ensino de Espirometria Biomédica e Respiração controlada por computador Edibon BISBC

A Unidade de Ensino de Espirometria Biomédica e Respiração Controlada por Computador (BISBC) consiste em um espirômetro profissional e um simulador de respiração composto por um atuador linear elétrico e dois simuladores de pulmão. Os simuladores de pulmão têm volumes semelhantes aos pulmões humanos e permitem reproduzir o fluxo e o volume de ar de diferentes pacientes durante o teste de espirometria.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no processo.


POSSIBILIDADES PRÁTICAS:


1.- Estudo da função respiratória.

2.- Análise de alterações na função respiratória.

3.- Estudo dos principais parâmetros respiratórios.

4.- Princípios básicos da espirometria.

5.- Compreensão do volume pulmonar estático normal.

6.- Interpretação das alterações no volume pulmonar estático.

7.- Compreensão do fluxo pulmonar dinâmico normal.

8.- Interpretação de alterações obstrutivas no fluxo pulmonar dinâmico.

9.- Interpretação de mudanças restritivas no fluxo pulmonar dinâmico.

10.-Estudo de doenças respiratórias que podem ser diagnosticadas com um teste de espirometria.

Outras possibilidades a serem feitas com esta unidade:

11.- Muitos estudantes visualizam resultados simultaneamente. Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

12.-Controle aberto, controle multicontrole e controle em tempo real. Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivativos; etc, em tempo real.

13.-O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

14.-Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

15.-Esta unidade pode ser usada para fazer pesquisas aplicadas.

16.-Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

17.-Controle do processo da unidade BISBC através da caixa da interface de controle sem o computador.

18.-Visualização de todos os valores dos sensores utilizados no processo da unidade BISBC.


ESPECIFICAÇÕES:


With this unit there are several options and possibilities:
 - Main items: 1, 2, 3, 4, 5 and 6.
 - Optional items: 7, 8, 9 and 10.
Let us describe first the main items (1 to 6):
BISBC. Unit:
Bench-top unit.
Anodized aluminum frame and panels made of painted steel.
Main metallic elements made of stainless steel.
Diagram in the front panel with distribution of the
elements similar to the real one.
The unit includes:
 Breath simulator, capacity: 6 l.
 Spirometer:
 Memory to save up to 6000 test.
 Flow sensor: bidirectional digital turbine.
 Flow range: ± 16 l/s.
 Volume accuracy: ± 3 %.
 Flow accuracy: ± 5 %.
 Display: high resolution color FSTN display with
320 x 240 pixels.
 Printer: 112 mm width thermal paper.
 Measured parameters: FVC, FEV1, FEV1/FVC %, FEV3, FEV3/FVC %, FEV6, FEV1/FEV6%, PEF, FEF25%,
FEF50%, FEF75%, FEF25-75%, FET, Vext, Lung Age, FIVC, FIV1, FIV1/FIVC %, PIF, VC, IVC, IC, ERV,
FEV1/VC %, VT, VE, Rf, ti, te, ti/t-tot, VT/ti and MVV.
