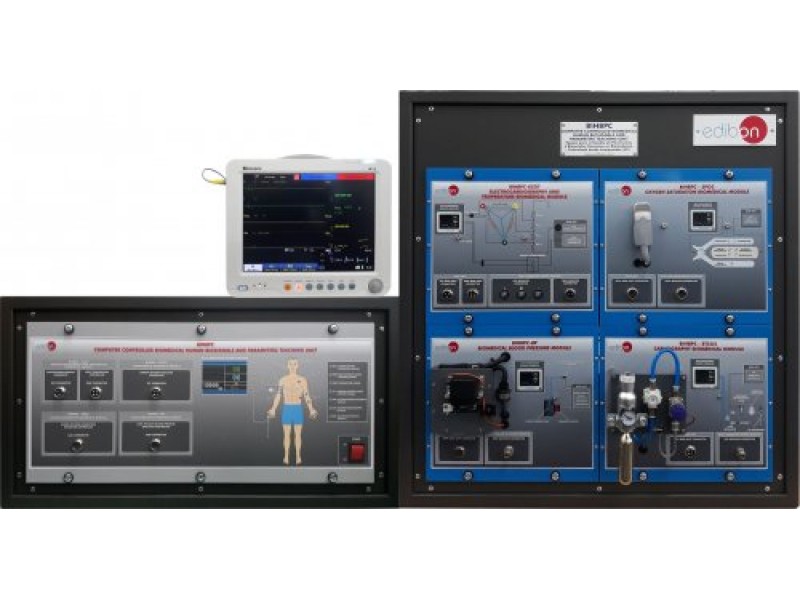

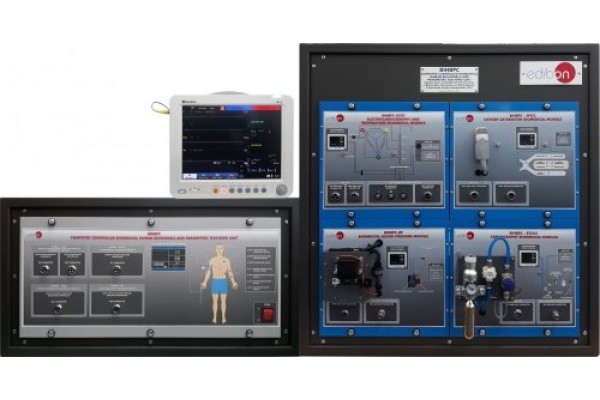

• Bancada Didática de Ensino de Parâmetros e Biossinais Humanos Biomédicos Controlados por Computador Edibon BIHBPC

A Unidade de Ensino de Parâmetros e Biossinais Humanos Biomédicos, Controlados por Computador (BIHBPC) permite que os alunos aprendam a interpretar e executar as medidas mais importantes de biossinal: Eletrocardiografia (ECG), Oximetria de pulso (SpO2), Pressão Arterial (PA) e Capnografia (etCO2) .

O BIHBPC inclui:

 - Simulador de biossinal, que imita os sinais biológicos acima mencionados por meio de um software de controle, imitando diferentes padrões de sinais, dependendo se o indivíduo está saudável ou não.

 - Monitor de paciente multiparâmetros real para ser conectado ao simulador para testar seu funcionamento e analisar os diferentes padrões de sinal.

Esta Unidade Controlada por Computador é fornecida com o Sistema de Controle de Computador EDIBON (SCADA) e inclui: A própria unidade + uma Caixa de Interface de Controle + uma Placa de Aquisição de Dados + Pacotes de Software de Controle de Computador, Aquisição de Dados e Gerenciamento de Dados, para controlar o processo e todos os parâmetros envolvidos no processo.


POSSIBILIDADES PRÁTICAS:


 1.- Princípios básicos de aquisição de biossinais: onde estão os sinais e como podem ser obtidos.

 2.- Compreensão dos dispositivos de medição biossinal (circuitos básicos).

 3.- Processamento de biossinal para melhorar a aquisição de biossinal.

 4.- Interpretação do padrão normal de ECG.

 5.- Análise de alterações no padrão de ECG.

 6.- Interpretação do padrão normal de SpO2.

 7.- Análise de alterações no padrão de SpO2.

 8.- Interpretação do padrão normal de etCO2.

 9.- Análise das mudanças no padrão de etCO2.

10.- Interpretação do padrão normal da pressão arterial.

11.- Análise das alterações no padrão da pressão arterial.

12.- Interpretação do padrão normal do EEG.

13.- Análise de alterações no padrão EEG

14.- Interpretação do EMG.

15.- Análise de alterações no padrão EMG.

Possibilidades práticas adicionais com a unidade de simulação de dedo (acessório opcional):

16.- Teste real do oxímetro.

Possibilidades práticas adicionais com a unidade de desfibrilação (opcional

acessório):

17.- Determinação do tempo de carga do desfibrilador.

18.- Estudo da sincronização cardíaca do desfibrilador.

19.- Medição da descarga de energia do desfibrilador.

20.- Análise da unidade desfibriladora com alterações no ECG.

Outras possibilidades a serem feitas com esta unidade:

21.- Muitos estudantes visualizam resultados simultaneamente.

 Visualizar todos os resultados em tempo real na sala de aula por meio de um projetor ou um quadro branco eletrônico.

22.- Controle Aberto, Multicontrole e Controle em Tempo Real.

 Esta unidade permite intrinsecamente e / ou extrinsecamente alterar o alcance, ganhos; parâmetros proporcionais, integrais, derivativos; etc, em tempo real.

23.- O Sistema de Controle de Computador com SCADA permite uma simulação industrial real.

24.- Esta unidade é totalmente segura, pois utiliza dispositivos mecânicos, elétricos e eletrônicos e de segurança de software.

25.- Esta unidade pode ser usada para realizar pesquisas aplicadas.

26.- Esta unidade pode ser usada para ministrar cursos de treinamento para indústrias, mesmo para outras instituições de ensino técnico.

27.- Controle do processo da unidade BIHBPC através da caixa da interface de controle sem o computador.

28.- Visualização de todos os valores dos sensores utilizados na unidade BIHBPC

processo.


ESPECIFICAÇÕES:


With this unit there are several options and possibilities:
 - Main items: 1, 2, 3, 4, 5 and 6.
 - Optional items: 7, 8, 9 and 10.
Let us describe first the main items (1 to 6):
BIHBPC. Unit:
 The unit is a bench top-unit with an anodized aluminum profile structure, and painted steel panels.
 This unit is composed of:
 Multi-parameter patient monitor:
 Fully automatic and real-time monitoring of the following biosignals:
 Electrocardiograph (ECG), range: 1.5-300bpm ± 1%.
 Oxygen Saturation (SpO2), range: 0-100% ± 1%.
 Carbon dioxide partial pressure (etCO2), range: 0-150mmHg ± 2mmHg.
 Blood Pressure (BP), range: 0-300mmHg ± 2mmHg.
 Large LCD screen to display the analog and numeric value of each biosignal at the same time.
 Visual and audible alarms. The user can configure alarm for each biosignal.
 6 buttons to change the display.
 ECG cable.
 EtCO2 cable.
 SpO2 cable
 Biosignal simulator:
 Simulator of the main biosignals:
 Electrocardiograph (ECG).
 Oxygen Saturation (SpO2).
 Carbon dioxide partial pressure (etCO2).
 Blood Pressure (BP).
 Temperature (temp).
 Electroencephalogram (EEG).
 Electromyogram (EMG).
The simulator is able to imitate biosignals to have them monitored, as well as to introduce certain
changes on those signals for diagnostic purposes.
