Bancada Didática Treinador de Radar Edibon ERA

    Preço sob consulta

    Em estoque

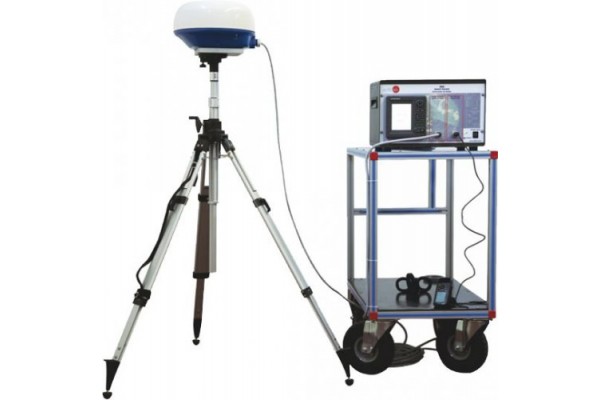

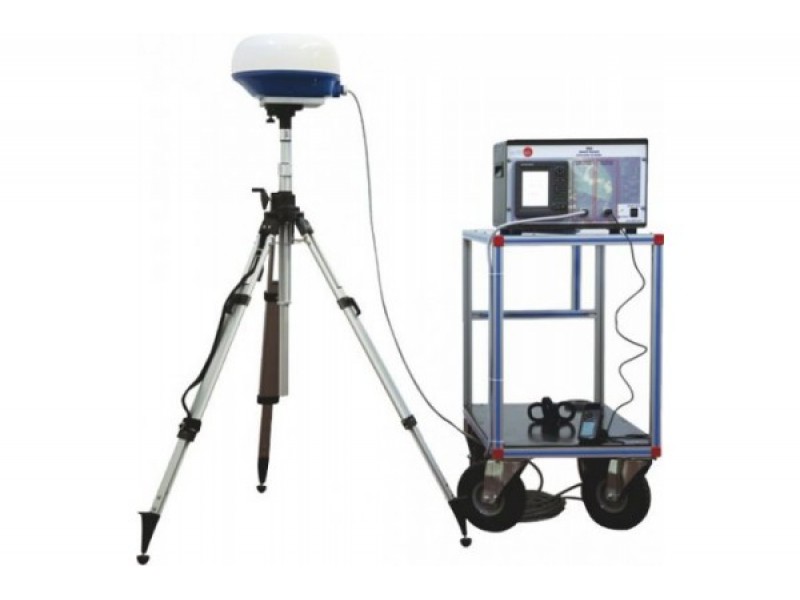

O treinador ERA consiste em diferentes elementos: unidade de interface, antena de radar, módulo GPS, suporte extensível para tripé e carrinho móvel.


Unidade de interface: contém a tela e o sistema de controle do radar. A unidade de interface é o elemento principal do treinador ERA e controla e mostra as informações fornecidas pelos dispositivos externos: a antena do radar e o módulo GPS. Ele contém a unidade de exibição que mostra todos os dados de navegação e o radar PPI (indicador de posição do plano). A unidade de exibição também inclui os botões para configurar as várias opções do sistema de radar (configuração de alarmes, ajuste de sensibilidade, suprimindo a confusão, etc.). A unidade de interface inclui uma bateria com um carregador de bateria para facilitar a operação externa do treinador. A unidade de interface também inclui dois LEDs indicadores para mostrar o status da bateria e os conectores ao módulo GPS e a antena do radar no painel frontal.


Antena de radar: contém a antena direcional, o gerador de micro-ondas e o receptor de micro-ondas. A antena direcional pode girar para varrer o plano horizontal. Também inclui um cabo de conexão à unidade de interface, com aproximadamente 10 m. de comprimento, que permite aos usuários colocar a antena do radar a uma distância segura da unidade de interface. A antena do radar é montada em um suporte de tripé extensível que segura a antena a uma altura apropriada. A antena do radar deve ser colocada fora do laboratório em uma área grande e aberta. Módulo GPS: é um dispositivo que mostra a localização atual, altitude, velocidade e informações de hora UTC em qualquer lugar do mundo usando o Sistema de Posicionamento Global (GPS). O módulo GPS inclui um cabo para conectar-se à unidade de interface, para fornecer energia ao módulo GPS e se comunicar com a unidade de exibição.


Suporte de tripé extensível: Suporte de tripé extensível para segurar a antena do radar na altura apropriada. O suporte do tripé contém um nível de alerta para a antena do radar, nivelando em terrenos irregulares.


Carrinho móvel: é uma estrutura móvel para conter os elementos do treinador ERA. Ele permite que o usuário opere com o treinador ERA no exterior.


POSSIBILIDADES PRÁTICAS:


1.- Familiarização com o treinador.

2.- Estabelecer comunicação com o módulo GPS.

3.- Configuração da faixa do radar.

4.- Ajuste de sensibilidade.

5.- Medição da faixa.

6.- Medição de rolamentos.

7.- Configuração da função de supressão de interferência.

8.- Configuração da função de supressão da chuva.

9.- Análise da função de alarme de guarda e estabelecer uma zona de guarda.

10.- Análise da função de vigia.


ESPECIFICAÇÕES:


The Radar Trainer “ERA” consists of:

 Interface unit:

 It contains the display and the radar control system.

 Display unit:

 High definition 6” rectangular monochrome LCD display.

 Display resolution: 240x320 pixels.

 Markers: Heading Line, Bearing Scale, Range Rings, Variable Range Marker (VRM), Electronic Bearing Line (EBL), Tuning Bar, Cursor, Parallel Cursor, Alarm Zone, Waypoint Mark*, North Mark*. Alphanumeric indications: Range, Range Ring Interval, Display Mode (HU), Interference Rejection (IR), Variable Range Marker(VRM), Electronic Bearing Line (EBL), Stand-By (ST-BY), Guard Alarm (G (IN), G (OUT), UP RANGE), Echo Stretch (ES), Range and Bearing to Cursor, Bearing or L/L Position, Echo Tailing (TRAIL), Trailing Time, Trailing Elapsed Time, Watchman (WATCHMAN), Zoomed Display (ZOOM), Navigation Data*, Heading* (HDC).  *:external data required.

 Battery system:

 Battery charger (included inside the interface unit).

 Battery: nominal voltage: 12Vdc, capacity: 24AH.

 Connector to the GPS module.

 Connector to the Radar Antenna.

 Radar Antenna:

 Outdoor operation.

 Directional antenna: Micro-strip patch array antenna.

 Horizontal polarization.

 Frequency 9.4 GHz (X-band).

 Antenna rotation speed 24/31/41 rpm nominal (auto-select according to range).

 Horizontal Beamwidth less than 6.2º. Vertical Beamwidth 25º.

 Connection cable to the interface unit.

 GPS module:

 High contrast display with gray scale. Display resolution: 120x160 pixels.

 GPS Accuracy: 15 m. DGPS (WAAS) Accuracy: 3 m.

 Connection cable to the interface unit.

 Extendable tripod stand:

 Telescopic tripod stand, of anodized aluminum, to hold the radar antenna at the appropriate height. It includes a bull's eye level indicator. Operation range: 1.20 m – 3.05 m. Maximum supported weight: 7.5 kg.

 Mobile cart:

 Mobile cart to hold the elements of the ERA trainer. It incorporates wheels (strong tires) to facilitate its mobility and the operation in uneven grounds.

 Cables and Accessories, for normal operation.

 Manuals:

 This unit is supplied with the following manuals: Required Services, Assembly and Installation, Starting-up, Safety, Maintenance &  Practices Manuals.
