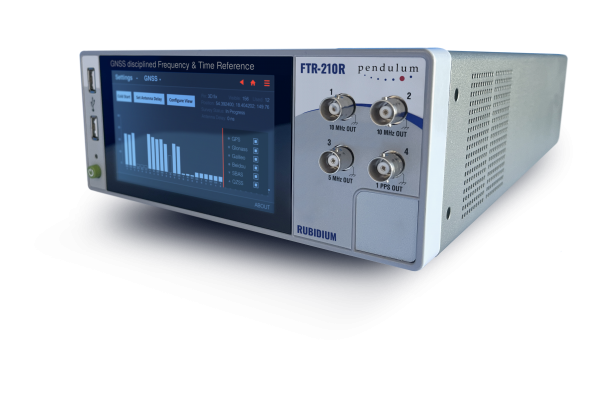

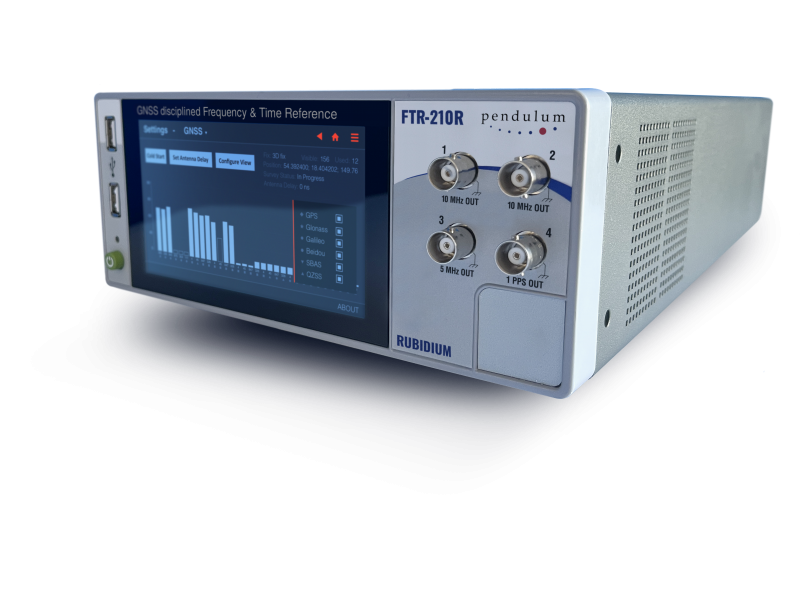

FTR-210R Referência de Tempo & Frequência disciplinado GNSS

O FTR-210R é um padrão de frequência de múltiplas saídas, com estabilidade próxima ao nível de césio, graças ao controle GNSS. Existem 7 saídas padrão (5x10 MHz, 1x5 MHz e 1x1 pps) que podem ser expandidas com até 4 saídas extras, além de uma opção de saída de pulso programável de 100 MHz.

O calibrador de frequência opcional independente integrado garante rastreabilidade real para escala de tempo GPS e NIST. Relatórios de calibração rastreáveis são facilmente gerados.

Uma entrada opcional para medições de frequência de até 400 MHz transforma o FTR-210R em um calibrador de frequência de desempenho ultra-alto com resolução de até 13 dígitos em um segundo.

Características:

• Relógio atômico de rubídio disciplinado GNSS
• Opção de rastreabilidade a padrão primário via calibrador integrado e geração de relatórios de calibração

• Entrada de medição de frequência opcional para 400 MHz com resolução ultra-alta (até 12-13 dígitos/s)
• Saídas de até 9x10 MHz
• Saídas de referência de frequência ultraestáveis de 1x5 MHz e 5x10 MHz como padrão
• As saídas opcionais incluem: 4x10 MHz, 4x1 pps ou 0,1, 1, 5, 10 MHz
• Saída de pulso programável opcional de 0,5 Hz a 100 MHz
• Funcionalidade de servidor web. Controle, monitore e baixe dados de qualquer lugar do mundo via ETH.
• Fácil de usar
• Padrão de frequência e/ou tempo
• Quando usado como um padrão de frequência disciplinado GNSS, a estabilidade de curto prazo é muito alta e o envelhecimento é virtualmente zero.
• Quando usado como um padrão de frequência autônomo, no modo manual hold-over, a estabilidade é ultra-alta. O envelhecimento é menor que 5х10-11/mês.
• Quando usado como um padrão de tempo disciplinado GNSS, a saída de referência de tempo de 1 pps, difere menos de 10ns rms do UTC. Quando a disciplina GNSS é removida, o desvio de hold-over é muito baixo; típico 1 μs/24 h.
• Configuração modular, multi-saída
• A configuração básica contém saídas de 5x10 MHz, 1x5 MHz e 1x1 pps para dar suporte a outros instrumentos, testadores ou objetos de teste.

Se isso não for suficiente, 4 saídas adicionais podem ser instaladas no painel traseiro. Essas saídas são:

• 4x10 MHz
• 4x1 pps
• 0,1, 1, 5 e 10 MHz
• Além disso, você pode habilitar uma saída de pulso programável opcional de 0,5 Hz a 100 MHz, por meio de uma licença SW, a qualquer momento.

Entrada de medição para calibração de frequência

• A referência de frequência ultraestável, combinada com a entrada de medição opcional de DC para 400 MHz, converte a Referência de Frequência FTR-210R em um calibrador de frequência one-box completo.
• As funções de medição incluem Frequência, Período, Largura de pulso, Tempo de subida/descida, Taxa de variação e Tensão (Vmin, Vmax, Vp-p).
• TIE (Erro de intervalo de tempo) é uma função opcional (habilitada para SW).
• O desempenho da entrada de medição é de última geração.
• Você tem resolução de tempo de 14 ps (7 ps opcional) e 12-13 dígitos de resolução de frequência para tempo de gate de 1 s. As medições são sem lacunas, o que significa que todos os ciclos individuais são contados sem nenhuma lacuna.
• Você pode acompanhar a estabilidade de curto e longo prazo do dispositivo em teste no visor colorido de 5”, tanto numérica quanto graficamente.
• A taxa de medição pode ser definida de 1 MSa/s (20 MSa/s opcional) até uma amostra a cada 1000 s.
• Você pode armazenar até 32M amostras de medição em cada sessão, e armazenar até 1G medições em uma memória não volátil.
• O FTR-210R pode produzir protocolos de calibração rastreáveis em formato csv tanto da referência de base de tempo interna (opcional) quanto do dispositivo em teste, a qualquer momento.

Mais sobre o produto:

Pendulum Instruments apresenta uma Referência de Frequência de Rubídio rastreável

Estocolmo, 16 de outubro de 2024. A Pendulum Instruments, especialista global em medição, análise e calibração de tempo e frequência, anuncia hoje o lançamento da nova Referência de Frequência e Tempo de Rubídio disciplinada GNSS FTR-210R.

O FTR-210R é uma Referência de Frequência e Tempo ultraestável com rastreabilidade opcional integrada exclusiva para UTC. O relógio atômico interno de Rubídio é controlado pelos sistemas globais de navegação por satélite (GNSS), por exemplo, GPS, Galileo, Beidou e Glonass, para fornecer uma estabilidade de frequência de 1x 10-12 e um deslocamento de tempo líder da indústria para UTC de 10 ns rms.

Um recurso exclusivo é a comparação paralela, contínua e independente de tempo e frequência com os sinais GNSS transmitidos, para fornecer uma calibração contínua da saída do FTR-210R para UTC (GPS). Esses dados de comparação estão disponíveis para o usuário, que pode baixar a qualquer momento um documento de rastreabilidade verdadeiro com deslocamento para UTC e com incerteza declarada. Graças a esse recurso opcional, o usuário não precisa enviar a Referência de Frequência e Tempo para calibração anual credenciada, economizando custos e eliminando o tempo de inatividade.

Outras opções incluem uma entrada de medição para parâmetros de frequência e tempo de DC a 400 MHz, convertendo o FTR-210R em um Calibrador de Frequência e Tempo de uma caixa com desempenho ultra-alto. Os resultados da medição são fornecidos como dados numéricos, estatísticos e gráficos. Quando combinados com a opção de rastreabilidade, relatórios de calibração totalmente rastreáveis ​​do Dispositivo conectado em Teste podem ser gerados para upload para um PC.

As frequências de referência padrão são 5x 10 MHz e 1x 5 MHz. As opções incluem um gerador de pulso programável de 0,5 Hz a 100 MHz, além de 4 saídas opcionais de 4x 10 MHz senoidais, 0,1/1/5/10 MHz senoidais ou 4x 1 pps (pulso por segundo). Ethernet, com ou sem fio, usa a VPN e o servidor web integrados para controle local ou remoto, monitoramento, manuseio de alarmes e download de dados do instrumento. Os preços começam em 7500 USD.

“Fornecemos com sucesso centenas de nossas referências de frequência de rubídio controladas por GPS modelo GPS-89 rastreáveis ao redor do mundo por muitos anos. Ouvimos os desejos de nossos clientes por melhorias e tenho o prazer de anunciar que agora adicionamos GNSS, 1 pps de estabilidade ultra-alta, entrada de medição opcional e funcionalidade de servidor web Ethernet, sem sacrificar a rastreabilidade, o desempenho de frequência ultra-alta e a facilidade de uso do GPS-89.

Com o novo FTR-210R, agora oferecemos uma solução ótima e econômica para nossos clientes em metrologia de ponta, militar e empresas industriais líderes. Para nossos clientes, especialmente a opção de rastreabilidade integrada significa 100% de confiança para operação correta contínua, economia de custos e nenhum tempo de inatividade devido à calibração", diz Harald Kruger, CEO da Pendulum Instruments.

CLIQUE AQUI PARA BAIXAR O DATASHEET
