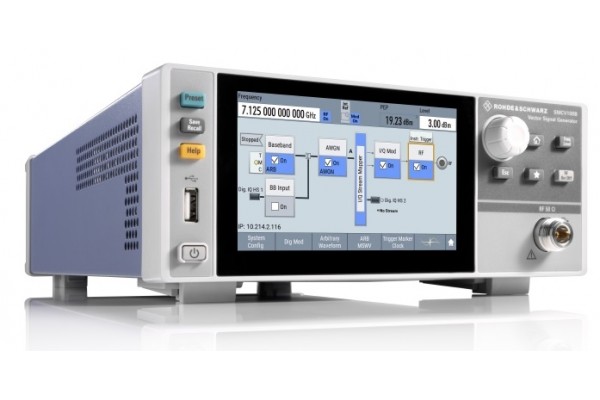

Gerador de Sinais RF Vetoriais Rohde & Schwarz SMCV100B

Baixe aqui! O CATÁLOGO R&S DE DISTRIBUIÇÃO 2020

Rohde & Schwarz apresenta o Gerador de Sinal Vetorial econômico para os setores Automotivo, IoT e Educacional

O novo Gerador de Sinal Vetorial R&S SMCV100B tem como objetivo atender as aplicações automotivas, broadcast, navegação e sem fio. É a primeira plataforma comercial multipadrão e totalmente configurável com opções de código-chave. O gerador de sinal vetorial é ideal para inúmeras aplicações, desde laboratórios até a manufatura. Onde há convergência de diferentes tecnologias, ele pode ser perfeitamente adaptado aos requisitos de aplicação específicos.

O R&S SMCV100B é o primeiro gerador de sinal econômico que cobre a faixa de frequência FR1 5G NR estendida até 7,125 GHz, tornando-o ideal para aplicações de comunicações móveis. Ele também usa o software de simulação R&S WinIQSIM2, que suporta todos os padrões comuns de conectividade celular e sem fio, incluindo padrões para IoT, Wi-Fi (802.11xx) e muitos outros. No total, mais de 30 padrões estão disponíveis, juntamente com um gerador de forma de onda arbitrária para emitir sinais definidos pelo próprio usuário.

Veja nosso catálogo da Rohde & Schwarz (2020)

Na indústria automotiva, o R&S SMCV100B pode ser usado para testes de final de linha de rádios de automóveis ou equipamentos de navegação GNSS. Padrões de broadcast podem ser combinados com padrões de comunicações móveis, sem fio e navegação. Para testes Go / No Go, o gerador pode emitir sinais GPS, GLONASS, Galileo e BeiDou de um único satélite de navegação. Sequências I/Q com tempo limitado, predefinidas, podem ser produzidas para testes funcionais com posições fixas de satélite. Apenas um instrumento é necessário para uma ampla variedade de aplicações, sua flexibilidade permite que ele seja implantado a qualquer momento em outras tarefas dentro de uma linha de produção. Isso minimiza o número potencial de unidades sobressalentes permitindo uma redução massiva do tempo de inatividade nas linhas de produção.

Estão disponíveis codificadores em tempo real baseados em FPGA para padrões de transmissão de broadcast utilizados no mundo todo. O R&S SMCV100B suporta padrões de rádio analógico e digital, bem como padrões de televisão digital terrestre e por satélite de segunda e terceira geração. Esta é a primeira plataforma econômica que suporta ATSC 3.0, além dos padrões DVB-T2 e DVB-S2X.

O R&S SMCV100B usa um conceito avançado de RF direto para gerar sinais de saída para frequências de até 2,5 GHz. Isso permite que a modulação I/Q e a geração do sinal de RF sejam executadas no domínio digital, eliminando virtualmente os erros de desequilíbrio de I/Q e o vazamento do LO (oscilador local) normalmente vistos nos moduladores I/Q analógicos convencionais. Graças ao novo conceito, o desempenho do ruído de fase SSB do gerador de sinal é muito bom. Um conceito de mixagem analógica é usado para gerar frequências acima de 2,5 GHz.

A plataforma baseada em Linux de alto desempenho é completamente extensível com o uso de opções de software. Todas as opções estão presentes no firmware do dispositivo e podem ser ativadas com a aquisição e instalação de códigos-chave, conforme a necessidade do usuário. Isso inclui extensões de frequência para 6 GHz ou 7,125 GHz, aumento da largura de banda de modulação de RF para 250 MHz,  potência de saída de RF para 23 dBm e streaming de formas de onda com largura de banda de RF de até 60 MHz (75 Msymbol / s). A profundidade da memória do gerador ARB também pode ser estendida de 64 Msamples para 1 Gsample.

Como instrumento de uso geral, o R&S SMCV100B pode ser implantado em todos os laboratórios, Universidades e Escolas, bem como nas linhas de produção, por exemplo, na indústria automotiva. Destaca-se na bancada do laboratório com seu conceito de refrigeração de baixo ruído e dimensões compactas.

O gerador de sinal vetorial R&S SMCV100B para aplicações automotivas, broadcast, navegação e diversas comunicações móveis está agora disponível na Rohde & Schwarz e seus Distribuidores Autorizados.
