Localizador de cabos subterrâneos - LKZ-2500

Detetives subterrâneos

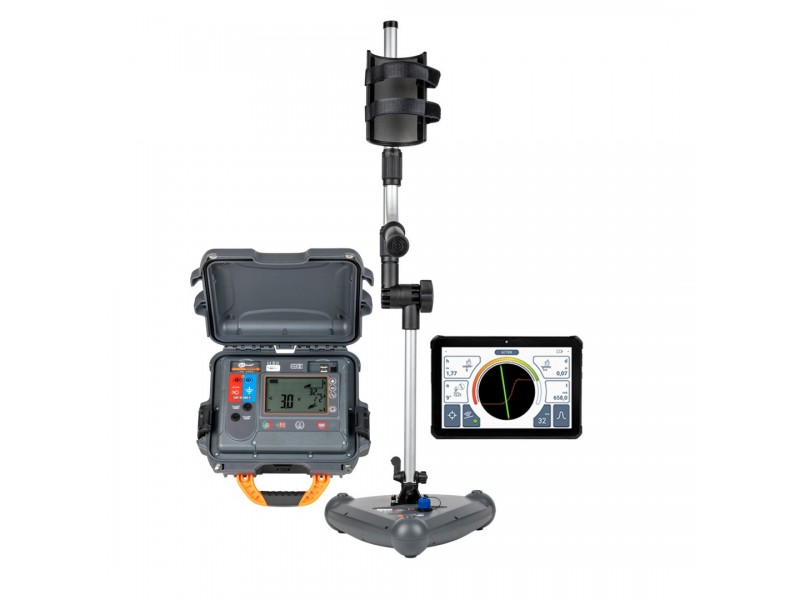

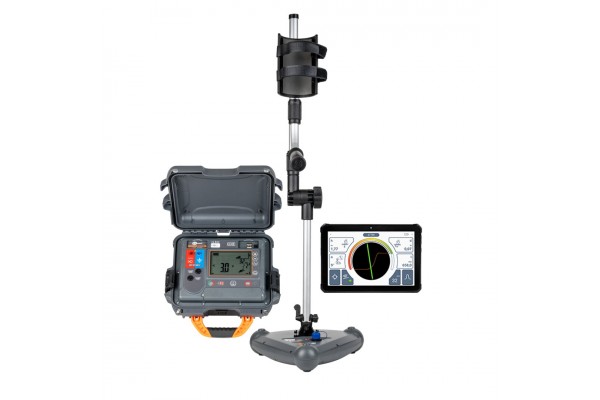

O conjunto localizador LKZ consiste em um transmissor LKN e um detector LKD. Permite localização, identificação e rastreamento do percurso de objetos enterrados no solo. Permite rastrear:

·         cabos e cabos de alimentação, cabos de controle, cabos de telecomunicações,

·         elementos subterrâneos de sistemas de proteção contra raios, sistemas de proteção catódica,

·         sistemas de água e esgoto,

·         sistemas de transmissão de combustível (dutos, gasodutos)

·         sistemas de aquecimento e tubos pré-isolados.

Os conjuntos da série LKZ são um apoio inestimável em trabalhos de terraplenagem realizados para diversos setores, incluindo energia, instalação, construção, ferroviário, telecomunicações, águas e sanitários, aquecimento, geodésico e muitos outros.

O transmissor LKN-2500 injeta um sinal de localização em um objeto subterrâneo. O detector LKD-2500 colocado ao longo do objeto rastreia esse sinal ao longo do objeto. As informações sobre a posição do objeto rastreado são exibidas no aplicativo Sonel LKZ Mobile que está conectado ao detector. A determinação da rota do objeto é possível com base na observação das leituras da bússola e no nível do sinal detectado.

O sistema tem a capacidade de rastrear cabos e registrar rotas por meio do aplicativo móvel. Tais arquivos podem ser exportados e compartilhados com outros usuários – inclusive aqueles que não possuem o dispositivo LKN-2500/LKD-2500.

O sistema é capaz de operar em modo passivo (sem a utilização do transmissor LKN-2500) e modo ativo (com a utilização do transmissor LKN-2500). O modo ativo permite introduzir o sinal em três métodos diferentes:

galvânico – injeta sinal de rastreamento diretamente no objeto, por meio de clipes de crocodilo e cabos de teste,

pinça – injeta sinal de rastreamento no objeto através de uma pinça indutiva,

indutivo – injeta sinal de rastreamento no objeto de forma indutiva, usando a antena interna do instrumento.

Transmissor

Operação em modo de conexão galvânica direta ou indutiva – antena transmissora interna

Compatível com pinças de transmissão

Estrutura robusta

Detector

Modo ativo

trabalhar com transmissor LKN-2500 nas frequências de 8 kHz, 32 kHz (modo sinal)

Modo passivo – trabalha nas frequências de:

50 Hz, 60 Hz (modo de energia)

2...65 kHz (modo rádio)

App Sonel LKZ Móvel

O aplicativo funciona com o detector Sonel LKD-2500. Permite rastrear objetos, registrar rotas na memória do dispositivo móvel junto com posições GPS de pontos de parada e leituras adicionais.

O aplicativo permite adicionalmente:

·         visualização de posicionamento ao vivo,

·         medir a distância até um ponto de parada específico,

·         exportação de rotas para outros dispositivos móveis,

·         lendo rotas da memória do dispositivo móvel,

·         visualização de todos os parâmetros gravados,

·         mesclando rotas,

·         adicionando notas a rotas e pontos de medição.
