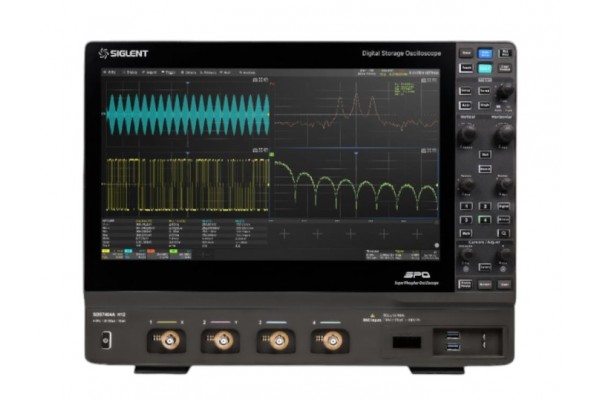

Osciloscópio digital siglent - serie SDS7000A

    Preço sob consulta

    Em estoque


Visão geral do produto

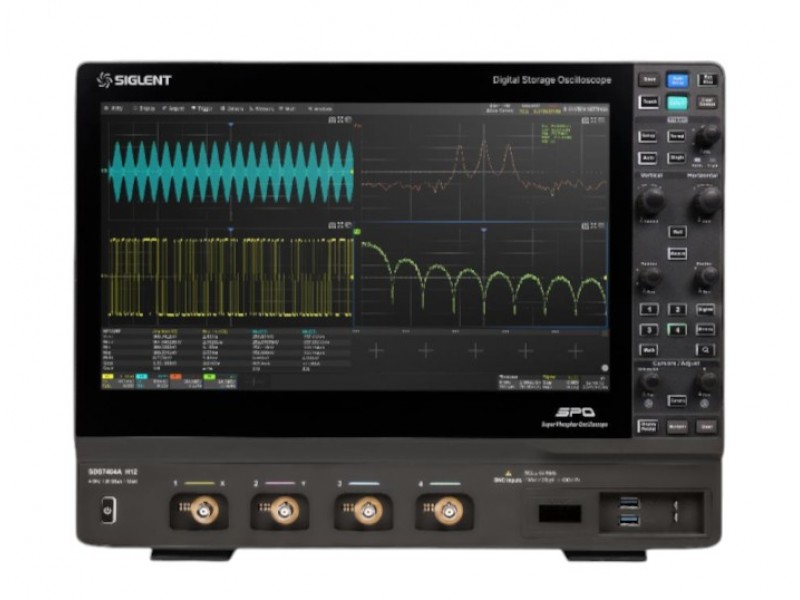

Os osciloscópios de armazenamento digital da série SDS7000A da SIGLENT estão disponíveis em larguras de banda de 6 GHz, 4 GHz e 3 GHz, têm ADCs de 12 bits com taxa de amostragem de até 20 GSa/s, comprimento máximo de registro de 1 Gpts/canal e exibem até 4 canais analógicos + 16 canais digitais (opcional) para análise de sinal misto de alto desempenho.

A série SDS7000A emprega a tecnologia SPO da Siglent com uma taxa máxima de captura de forma de onda de até 1.000.000 wfm/s, função de exibição de 256 níveis de intensidade de cor, além de um modo de exibição de temperatura de cor. Ele também emprega um sistema de disparo digital inovador com alta sensibilidade e baixa instabilidade. O sistema de trigger suporta vários modos de sincronismo poderosos, incluindo trigger de barramento serial. Ferramentas como gravação de forma de onda de histórico, funções de busca e navegação, varredura de sinal, teste de máscara, diagrama de Bode, análise de potência (opcional), análise de olho/jitter (opcional) e teste de conformidade (opcional) permitem que registros de forma de onda estendidos sejam capturados, armazenados e analisados. Uma impressionante variedade de recursos de medição e matemática, opções para um gerador de forma de onda arbitrária de 50 MHz, bem como decodificação serial também são recursos do SDS7000A.

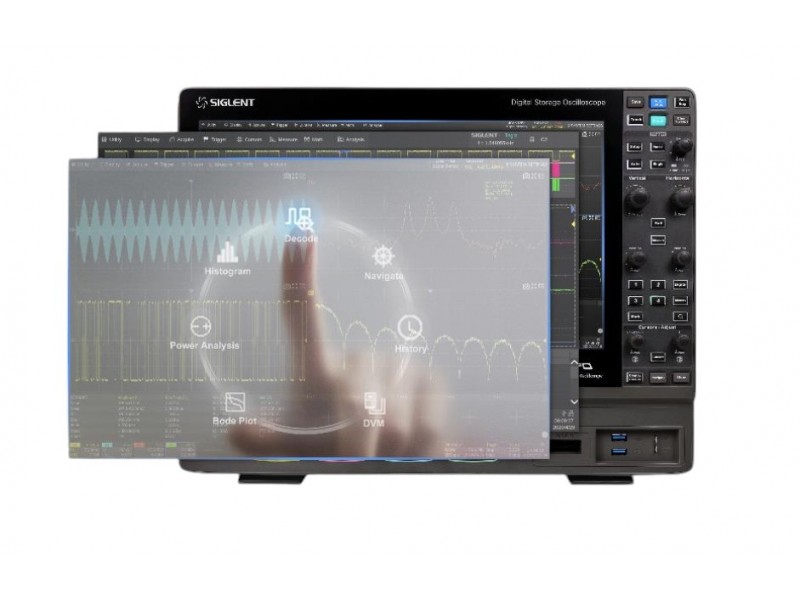

A grande tela de toque capacitiva HD de 15,6'' suporta gestos multitoque, com a adição de design de interface de usuário amigável, pode melhorar muito a eficiência operacional. Ele também suporta controle de mouse e controle remoto da web pela LAN.



Principais recursos

  • 4 canais analógicos, largura de banda de até 6 GHz com taxa de amostragem de até 20GSa/s
  • ADC de 12 bits
  • Baixo ruído de fundo: 260 μVrms com largura de banda de 6 GHz
  • Tecnologia SPO
  • Taxas de captura de forma de onda de até 1.000.000 wfm/s
  • Suporta modos de exibição de temperatura de cor e classificação de intensidade de cor de 256 níveis
  • Profundidade de memória de 500 Mpts/canal padrão, 1 Gpts/canal opcional
  • Sistema de trigger digital
  • Trigger inteligente: Borda, Inclinação, Pulso, Janela, Runt, Intervalo, Dropout, Padrão, Qualificado, Nª borda, Configuração/espera, Atraso e Vídeo (compatível com HDTV). O Trigger por Zona simplifica o trigger avançado
  • Sincronismo e decodificador de barramento serial, como padrão suporta protocolos I2C, SPI, UART, CAN, LIN. São opcionais CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester, ARINC429 e USB 2.0


Modo de aquisição segmentada (Sequência), dividindo o comprimento máximo do registro em vários segmentos (até 124.000), de acordo com as condições de trigger definidas pelo usuário, com um tempo morto muito pequeno entre os segmentos para capturar o evento qualificador

Função de registro de forma de onda de histórico (Histórico), com comprimento máximo da forma de onda registrada de 124.000 quadros Medições automáticas em mais de 50 parâmetros, suporta estatísticas com histograma, trilha, tendência, medição de gating e medições em traços matemáticos, históricos e de memória 4 traços matemáticos (função FFT com 32 Mpts, filtro, adição, subtração, multiplicação, divisão, integração, diferencial, raiz quadrada, etc.), suporta editor de fórmula.

Abundantes funções de análise de dados, como Search, Navigate, SignalScan, Digital Voltmeter, Counter, Waveform Histogram, Bode plot, Power Analysis, Eye/Jitter Analysis e Compliance Test Média baseada em hardware de alta velocidade, alta resolução; função de teste de máscara baseada em hardware de alta velocidade, com ferramenta Mask Editor para criar máscaras definidas pelo usuário 16 canais digitais (necessita opcional SPL2016 - ponta lógica com 16 canais)

Gerador de forma de onda de 50 MHz integrado (opcional SDS7000-FG)) Grande tela HD TFT-LCD de 15,6” com resolução de 1920 * 1080; Tela de toque capacitiva suporta gestos multitoque. As interfaces incluem: 4x USB Host 3.1 Gen 1, 2x USB 3.0 Host, USB 2.0 Device, 2x 1000M LAN, DVI-D, DP 1.2, HDMI 1.4, Áudio, External Triger In, Aux Out (Pass/Fail, Trigger Out), 10 MHz In, 10 MHz Out

O servidor web integrado suporta controle remoto pela porta LAN usando um navegador web. Suporta comandos de controle remoto SCPI. Suporta mouse e teclado externos


CLIQUE AQUI PARA BAIXAR O DATASHEET COMPLETO
