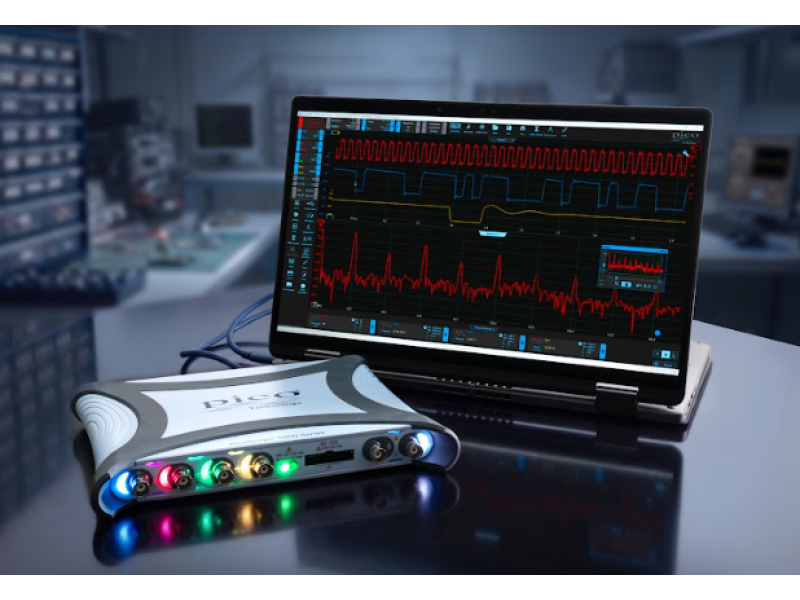

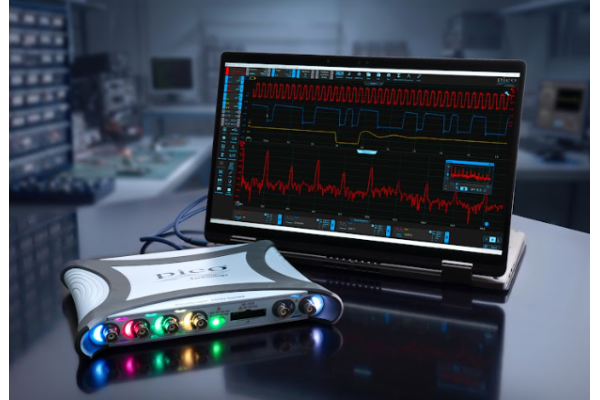

O PicoScope 5000E Series da Pico Technology é uma família de osciloscópios USB e osciloscópios de sinal misto de alta resolução, desenvolvida para medições precisas em laboratórios de pesquisa e desenvolvimento, eletrônica embarcada, sistemas automotivos, eletrônica de potência, telecomunicações e validação de hardware. A série combina resolução de até 16 bits, baixo ruído de aquisição e elevada faixa dinâmica para análise detalhada de sinais analógicos e digitais.
Com tecnologia FlexRes®, memória de até 2 GS, taxa de amostragem de até 5 GS/s e largura de banda de até 500 MHz, o PicoScope 5000E permite capturar eventos rápidos e sinais de baixa amplitude com alta definição. Sua arquitetura baseada em software oferece decodificação de protocolos, medições automáticas e ferramentas avançadas de análise por meio do PicoScope 7, compatível com Windows, Linux e macOS, em uma plataforma compacta, portátil e voltada à engenharia.
Aplicações
- Pesquisa e desenvolvimento eletrônico
- Sistemas embarcados
- Eletrônica automotiva
- Eletrônica de potência
- Telecomunicações
- Desenvolvimento de hardware
- Testes de circuitos analógicos
- Testes de circuitos digitais
- Análise de integridade de sinais
- Validação e depuração de projetos eletrônicos
- Laboratórios de engenharia
- Universidades e centros de pesquisa
- Desenvolvimento de sistemas IoT
- Sistemas industriais automatizados
Tipos de aplicações
- Medição de sinais de baixa amplitude
- Análise de ripple em fontes de alimentação
- Depuração de barramentos digitais
- Captura de eventos transitórios
- Análise de protocolos seriais
- Testes de conversores de potência
- Análise FFT
- Medições de ruído eletrônico
- Validação de sistemas embarcados
- Testes de desempenho de circuitos eletrônicos
- Diagnóstico de sistemas automotivos
- Desenvolvimento de equipamentos eletrônicos
Especificações técnicas
- Tipo de equipamento: Osciloscópio USB de alta resolução / Osciloscópio de sinal misto (MSO)
- Série: PicoScope 5000E
- Fabricante: Pico Technology
- Canais analógicos: 4 canais
- Canais digitais (modelos MSO): Até 16 canais digitais
- Resolução vertical: Até 16 bits
- Tecnologia de resolução variável: FlexRes® (modelos Plus)
- Largura de banda: Até 500 MHz (dependendo do modelo)
- Taxa de amostragem: Até 5 GS/s
- Profundidade de memória: Até 2 GS
- Ruído de entrada: Até 22 µV RMS
- Faixa dinâmica: Superior a 73 dB SFDR
- Aquisição: Alta velocidade com memória segmentada
- Análise matemática: FFT e funções matemáticas avançadas
- Decodificação serial: Mais de 40 protocolos suportados
- Interface de comunicação: USB
- Software compatível: PicoScope 7
- Sistemas operacionais: Windows, Linux e macOS
- Integração de software: PicoSDK para desenvolvimento de aplicações personalizadas
- Formato: Equipamento portátil de bancada
- Aplicação industrial: Pesquisa, desenvolvimento, automação, telecomunicações e eletrônica embarcada
- Garantia: 5 anos
- Atualizações de software: Gratuitas durante toda a vida útil do produto
FAQ – Perguntas frequentes sobre o PicoScope 5000E Series
O que é o PicoScope 5000E Series?
O PicoScope 5000E Series é uma família de osciloscópios USB profissionais da Pico Technology que combina alta resolução, baixa interferência de ruído e recursos avançados de análise para aplicações de engenharia eletrônica.
O PicoScope 5000E possui canais digitais?
Sim. Os modelos MSO da série oferecem até 16 canais digitais adicionais para análise simultânea de sinais analógicos e digitais.
Qual a resolução do PicoScope 5000E?
A série oferece resolução vertical de até 16 bits, permitindo medições mais precisas que os osciloscópios convencionais de 8 bits.
Para que serve a tecnologia FlexRes®?
A tecnologia FlexRes® permite alternar entre alta resolução e alta velocidade de aquisição, adaptando o equipamento a diferentes tipos de aplicação.
Qual a largura de banda máxima da série?
Os modelos PicoScope 5000E Plus podem atingir até 500 MHz de largura de banda.
O PicoScope 5000E pode ser utilizado para análise de protocolos seriais?
Sim. O equipamento suporta mais de 40 protocolos de comunicação, incluindo I²C, SPI, UART, CAN, LIN e diversos outros protocolos industriais.
O PicoScope 5000E é indicado para eletrônica automotiva?
Sim. A combinação de alta resolução, memória profunda e análise avançada torna a série ideal para desenvolvimento e diagnóstico de sistemas automotivos modernos.
O software PicoScope 7 está incluso?
Sim. O software PicoScope 7 acompanha o equipamento sem custos adicionais e recebe atualizações gratuitas.
Qual a garantia do PicoScope 5000E?
A Pico Technology oferece garantia de 5 anos para a série PicoScope 5000E.
