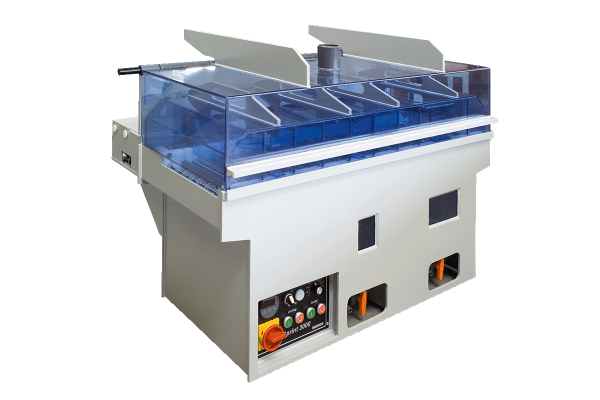

Sistema de Gravação PCB Bungard Sprint 3000
Preço sob consulta
O Sprint 3000 é um sistema inovador e modular de gravação de spray horizontal. Adequado para todos os gravadores ácidos e alcalinos.
A série Sprint (3000/4500/6000) é feita para PCBs dupla face com resolução de linha inferior a 0,1 mm. A máquina está disponível como versão de mesa ou de solo. Com esta gama de produtos, linhas de produção completas são possíveis abrangendo desenvolvimento, gravação e enxágüe, incluindo tratamento de águas residuais.
Destaque é a unidade de transporte, que é totalmente removível para fins de limpeza e pode ser estendida ou encurtada quase arbitrariamente, e, portanto, permite alterações personalizadas ou desenhos da máquina. A máquina padrão tem uma largura de 300mm (SPRINT 3000) mas máquinas mais largas estão disponíveis (450mm = Sprint 4500 / 600mm = Sprint 6000).
Destaques Técnicos:
• Pequena, fácil manuseio, painel de controle frontal
• Facilidade de serviço: Todos os bicos com auto-ajuste
• Bloqueio de baioneta: sem reajuste!
• Transporte: engrenagem cônica livre de manutenção (titânio-PP) - Com uma unidade de transporte vertical que pode ser facilmente retirada da máquina para limpeza
• Velocidade de transporte infinitamente variável de 0-2m / min
• Tempo de gravação curto e alta precisão de gravação devido aos bicos de pulverização de ponta, dispostos em uma barra de bicos
• Máquina equipada com filtro para químicos
• Aquecedor de titânio, controlado por termostato digital com controle de função
• Enxaguamento integral em circuito fechado e enxágüe de água doce, mediante solicitação também com dectector de movimento
• Limpeza e esvaziamento de todos os tanques através de válvulas de torneira
• Características de segurança: interruptor de tampa e parada de emergência
Especificações da Sprint 3000
• Tamanho total: 1100 mm x 750 mm x 750 mm (LxAxP)
• Largura de trabalho: 300 mm
• Alimentação: 230V, 60Hz, 1.5kW
• Capacidade do depósito: 20 litros (decapante), 15 litros
• Peso: + - 95 kg
• Saída de água: + - 80 litros / min
• Pressão de pulverização: + - 1 bar
• Temperatura de trabalho: 0 - 45 °C
Opções Possíveis:
• Largura de trabalho: 450 mm / 600 mm para Sprint 4500/6000
• Controle de sensores para enxágüe de água doce (controle de movimento)
• tampa de sucção adicional, giratória
• pressão superior / inferior ajustável através da válvula de engrenagem
• seções de lavagem adicionais possíveis
• zona de gravação pode ser ampliada para 2x / 3x / 4x de comprimento
• bomba de alta pressão para enxágüe
• bobina de resfriamento de titânio, controlada eletricamente para reduzir a temperatura do banho em caso de perigo de reação exotérmica
• Proteção em funcionamento a seco (segurança dupla para elementos de aquecimento)
• rack com ou sem bandeja de segurança
• altura de transmissão até 10mm (por exemplo, para clichês de impressão de tampões)
• pode ser fornecido com unidade de tratamento de águas residuais
• Módulo de oscilação possível
