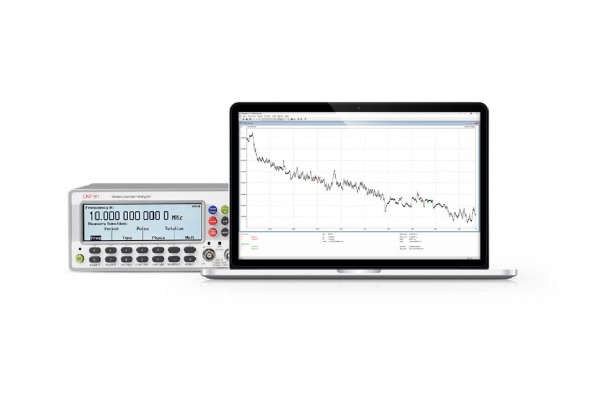

Software TimeView Modulation Domain Analyzer por Pendulum Instruments para análise estatística avançada

    Preço sob consulta

    Em estoque

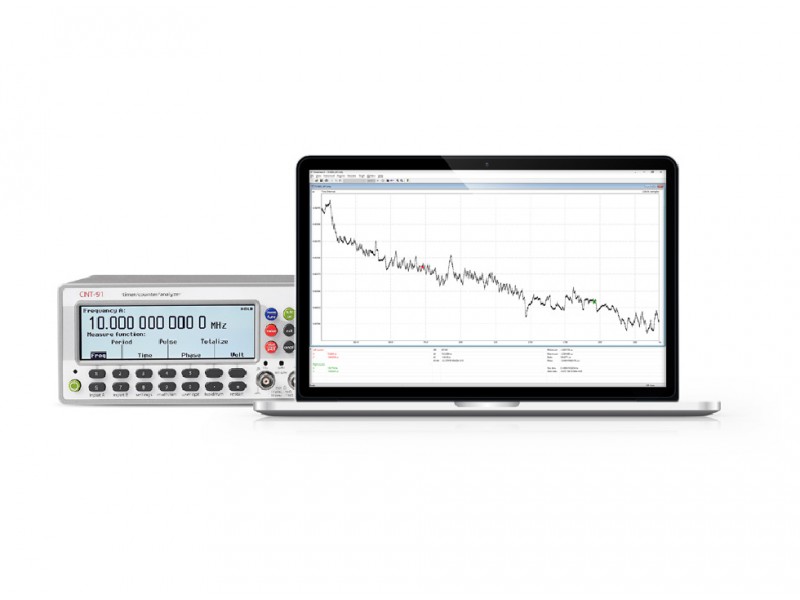

Analise a variação dinâmica do sinal de tempo ou frequência com o software TimeView Modulation Domain Analyzer para análise estatística avançada, incluindo distribuição estatística, análise FFT e suavização. O TimeView está disponível em duas versões diferentes; TimeView 2 que pode usar qualquer contador CNT-9x e a versão aprimorada TimeView 3 que requer modelos CNT-91 ou CNT-91R como front-ends.


Medições de tempo morto zero

O TimeView ™ também pode registrar e analisar variações mais lentas (tendências) em qualquer tempo ou parâmetro relacionado à frequência que você possa imaginar incl. fase, ciclo de trabalho, largura de pulso, tempo de subida / queda, RPM, etc. O cronômetro / contador / analisadores da família CNT-90 e o TimeView ™ realiza medições de tempo morto zero reais e permite, por exemplo, período consecutivo e Desvio de Allan do tempo versus τ.

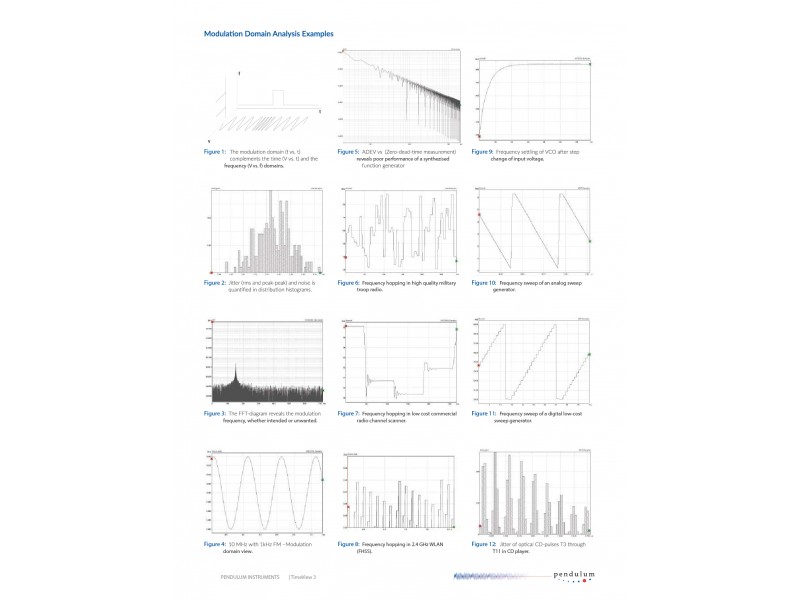

Funções Estatísticas

As funções estatísticas incluem a apresentação do histograma de distribuição do parâmetro medido, ideal para, e. análise de jitter de vários objetos de teste, como osciladores de cristal, equipamento de radar, CD players e muito mais.

A função FFT revela qualquer modulação, intencional ou indesejada, por ex. ruído de modulação das fontes de alimentação. Uma função de suavização remove o ruído de medição aleatório e revela tendências subjacentes.

O TimeView ™ também pode exibir a forma de onda do sinal, se o sinal for repetitivo. Nenhum osciloscópio extra é necessário!

Aplicações

  • Análise de frequências de salto para 20 GHz
  • Regularização de frequência VCO
  • Varredura de frequência
  • Radar pulsado a 20 GHz
  • Análise de PLLs
  • Loops bloqueados por frequência
  • Análise de modulação digital (por exemplo, FSK)
  • Análise FM
  • Mudança de frequência Doppler em sensores de radar
  • Medições de ruído do oscilador
  • Estabilidade de frequência (longo e curto prazo)
  • Parcelas ADEV vs parcelas "T"
  • Substituição de instrumentos MDA legados (HP53310A)
